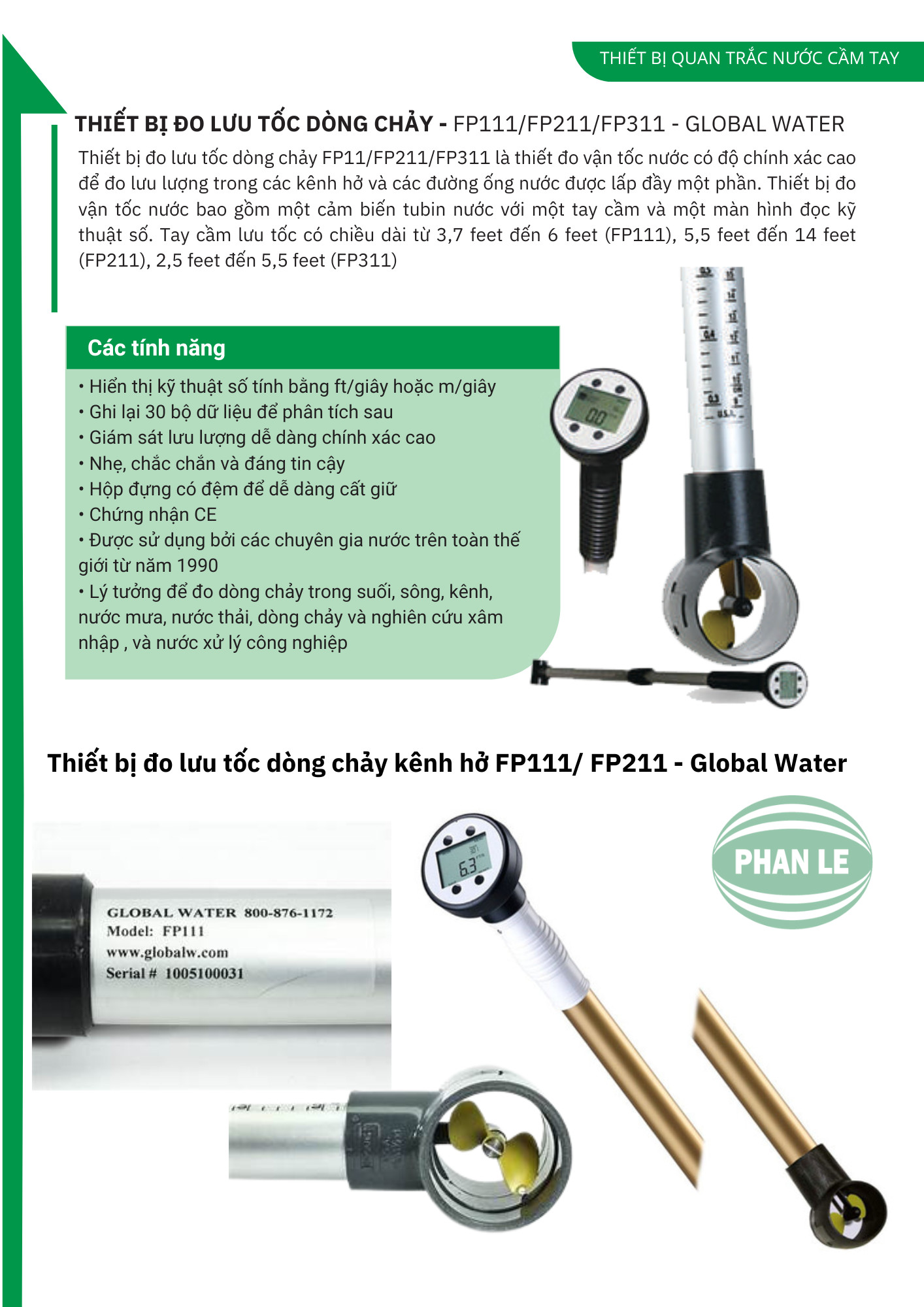

Global Water FP111, FP211 hoặc FP311-  Hướng dẫn sử dụng thiết bị đo lưu tốc nước có độ chính xác cao

VI. HƯỚNG DẪN SỬ DỤNG THIẾT BỊ

Màn hình điều khiển chính

• Gồm 4 nút điều khiển có nhãn chỉ dẫn tương ứng.

• Nút  MODE để chuyển qua các giá trị trung bình, max, min và thời gian

• Nút MENU để xem, xóa dữ liệu, chuyển đổi đơn vị đo và để kiểm chuẩn thiết bị.

• Nhấn nút MENU giữ trong 2 giây để vào menu cài đặt. Trong chế độ cài đặt, các nhãn chỉ cho các nút sẽ thay đổi tương ứng.

• Nút SAVE để lưu dữ liệu vào bộ nhớ.

• Nút RESET để đưa các giá trị trung binh, max, min về giá trị hiện tại của giá trị đo hiện tại. Thơi gian để tính các giá trị trên bắt đầu từ thời điểm này.

• Lưu ý đầu đo phải được đặt ở vị trí đo đạc khi ấn nút RESET.

Lưu dữ liệu

• Khi ấn nút SAVE các chức năng hiển thị như hình bên. các giá trị max,min, trung bình được giữ nguyên. Số bên trên chỉ bộ nhớ tiếp theo sẽ được lưu. Ấn nút BACK để quay lại màn hình chính, dữ liệu không được lưu và bị mất. Ấn nút SET để lưu dữ liệu.

• Chỉ số bộ nhớ sẽ tăng lên mỗi lần lưu dữ liệu tới 30 rồi quay lại 01. Nếu muốn ghi đè lên giá trị cũ dung phím di chuyển lên xuống để chọn vị trí lưu.

Menu Cài đặt

• Ấn và giữ nút MENU trong 2 giây để vào menu cài đặt. Mỗi lần ấn Menu sẽ chuyển qua chức năng khác trong cài đặt. Ấn BACK để quay lại màn hình chính. 4 chức năng cài đặt bao gồm: Xem dữ liệu, Xóa dữ liệu, Đặt đơn vị, và Kiểm chuẩn. Ấn Set để vào cài đặt tương ứng.

Xem dữ liệu

• Từ màn hình View Data, ấn SET để vào xem dữ liệu.

• Vị trí bộ nhớ là con số phía trên, Dữ liệu bên dưới. Nút lên xuống để chuyển qua bộ nhớ khác. Nút MODE để xem các giá trị trong bộ nhớ hiện tại. Ấn SET để quay lại menu trước.

Xóa dữ liệu

• Từ menu Deletev All, ấn SET để vào mục Xóa dữ liệu.

• Ấn BACK để bỏ qua và quay lại menu trước.

• Ấn SET để xóa toàn bộ dữ liệu

Đặt đơn vị

• Từ menu Set Units, ấn SET để vào mục Đặt đơn vị.

• Dùng nút lên xuống để chuyển đơn vị đo

• Nút SET để lưu cài đặt và quay lại menu trước.

• Nút BACK để quay lại menu trước mà không lưu cài đặt

Kiểm chuẩn

• Từ menu Set Calibration, ấn SET để vào mục Kiểm chuẩn.

• ấn SET để thay đổi hệ số kiểm chuẩn. Hệ số này đã được nhà máy kiểm chuẩn và không cần thay đổi.Nếu cần bạn vẫn có thể thay đổi bằng nút lên xuống sau đó ấn SET để lưu cài đặt và quay lại menu trước. Ấn BACK để quay lại mà không lưu.

• Hệ số kiểm chuẩn là số vòng quay tua bin/ phút tương ứng với vận tốc 1 foot/s. Ví dụ 323 RPM = 1 FT/S. Hệ số này phải nằm trong khoảng 200-400.

VII. CHI TIẾT KỸ THUẬT

• Phạm vi:  0.3-19.9 FPS (0.1-6.1 MPS)

• Độ chính xác:  0.1 FPS

• Giá trị:  cập nhật 1 lần/1 giây.

• Màn hình hiển thị:  LCD ,chống ánh sáng và tia cực tím

• Loại sensor:  Chân vịt Protected Turbo-Prop với electro - đầu đọc điện từ.

• Khối lượng:  FP111: 2 Lbs. FP211: 3 Lbs

• Kích thước:  Chiều dài: FP111 3' tới 6'; FP211 5' to 15'

• Chất liệu:  Nhựa PVC, nhôm anodized, inox chịu lực.

• Nguồn:  Pin bên trong cho đồng hồ/5 năm sử dụng

• Nhiệt độ hoạt động:  -4° to 158° F ( -20° to 70° C )

• Bảo quản:  -22° to 176° F ( -30° to 80° C )

VIII. BẢO TRÌ

1. Đầu dò

Khi mối nối giữa Đầu dò dòng được nhấn chìm xuống nước, nước sẽ tràn vào cán Đầu dò. Sau khi dùng, sấy khô Đầu dò bằng cách tách đôi cán làm 2 phần, và lau khô ở nơi khô ráo trước khi lắp vào. Cán đầu dò dòng có thể được làm sạch với xà phòng và nước. Đừng ngâm nước đầu phía màn hình. Nếu máy tính bị ngâm nước, dỡ nó ra khỏi Đầu dò dòng, LAU KHÔ NGAY với một tấm vải mềm, tháo pin và để nơi khô ráo qua đêm.

1. Thay pin :

Máy tính được giữ trên cái Đầu dò bởi một cái khóa vặn. Để dỡ nó ra, xoay máy tính 1/ vòng sang bên trái và kéo nó ra. Để dỡ pin ra, dùng một đồng xu nhỏ để xoáy nắp đậy pin phía sau máy tính ra 1/4 vòng sang bên trái. Thay Pin,  dùng loại CR2032, 3 volt lithium. Sau khi thay pin, số chuẩn sẽ được yêu cầu reset lại ( Xem phụ lục A: Computer Setup).

1. Vệ sinh:

Đảm bảo rằng chân vịt  xoay dễ dàng trước và sau khi đo. Nếu không, sục đầu dò vào trong nước sạch và loại bỏ bất kỳ chất bám bẩn hay tóc dính vào. Nếu chân vịt vẫn không quay dễ dàng, vặn đinh vít vào lấy chân vịt ra, rửa bằng nước sạch và xà phòng. Lắp lại. Xiết vít nhẹ nhàng để đảm bảo chắc chắn rằng chân vịt sẽ xoay nhẹ nhàng

Liên hệ ngay cho Công ty Phan Lê để được hỗ trợ kỹ thuật: +8428.3535.1579 hoặc +8424.6281.1208 (nhiều vấn đề có thể được giải quyết qua điện thoại). Email: This email address is being protected from spambots. You need JavaScript enabled to view it..

Công ty Phan Lê hoạt động trong ngành quan trắc tính đến nay đã hơn 17 năm, là công ty đi đầu, tiên phong trong lĩnh vực quan trắc môi trường và được các đơn vị lớn nhỏ trên khắp cả nước tin tưởng, đồng hành. Từng lắp đặt cho các trạm quan trắc nước, khí, khí tượng thủy văn và chuyên cung cấp các thiết bị quan trắc tại hiện trường, thiết bị quan trắc trong phòng thí nghiệm. Ngoài ra, Công ty Phan Lê cũng là nhà cung cấp độc quyền của các hãng sản xuất lớn trên thế giới, chủ yếu có xuất xứ từ Châu Âu (EU) và các nước đang phát triển như: Đức, Ý, Nhật Bản…

Công ty Phan Lê chúng tôi cung cấp các giải pháp về trạm quan trắc từ việc tư vấn, thiết kế, lắp đặt một trạm quan trắc nước online theo tiêu chuẩn quốc tế, với những ưu điểm vượt trội:

• Nhỏ gọn

• Chi phí hợp lý

• Vận hành với độ tin cậy cao, ít bảo trì bảo dưỡng

• Đáp ứng những yêu cầu giám sát từ các cơ quan môi trường

• Cung cấp kết quả nhanh chóng, kịp thời đưa ra những biện pháp ứng phó

• Hệ thống được thiết kế linh hoạt, đáp ứng theo yêu cầu thực tế của khách hàng

• Thiết bị theo chuẩn quốc tế, xuất sứ uy tín từ các tập đoàn với nhiều năm kinh nghiệm trong việc sản xuất thiết bị quan trắc

• Cung cấp phần mềm quản lý trên website & ứng dụng trên điện thoại, giúp việc theo dõi quan trắc trở lên dễ dàng

Lợi ích của khách hàng

• Chủ động kiểm soát quy trình nhờ các giá trị đo và tín hiệu được ghi nhận liên tục, hệ thống này đảm bảo hoạt động xả thải của nhà máy ổn định và đáng tin cậy.
• Bảo trì dễ dàng, tối thiếu hóa thời gian ngưng hoạt động, các thiết bị được hiệu chuẩn và bảo trì dễ dàng ngay tại vị trí lắp đặt, giúp giảm thiểu các chi phí liên quan.
• Tuân thủ các quy định nghiêm ngặt về lấy mẫu nước thải, hệ thống lấy mẫu linh hoạt cho phép lấy mẫu nước thải tùy theo thời gian mặc định trước.
• Khi có bất kỳ thông số nào vượt ngưỡng cho phép, hệ thống sẽ tự động bơm nước thải vào máy lấy mẫu tự động và lưu trữ mẫu nghi vấn vào bình chứa mẫu ở nhiệt độ chuẩn theo quy định Lưu mẫu của Bộ Tài nguyên Môi trường.

Liên hệ ngay cho Công ty Phan Lê để được hỗ trợ kỹ thuật: +8428.3535.1579 hoặc +8424.6281.1208 (nhiều vấn đề có thể được giải quyết qua điện thoại). Email: This email address is being protected from spambots. You need JavaScript enabled to view it..

Công ty Phan Lê hoạt động trong ngành quan trắc tính đến nay đã hơn 17 năm, là công ty đi đầu, tiên phong trong lĩnh vực quan trắc môi trường và được các đơn vị lớn nhỏ trên khắp cả nước tin tưởng, đồng hành. Từng lắp đặt cho các trạm quan trắc nước, khí, khí tượng thủy văn và chuyên cung cấp các thiết bị quan trắc tại hiện trường, thiết bị quan trắc trong phòng thí nghiệm. Ngoài ra, Công ty Phan Lê cũng là nhà cung cấp độc quyền của các hãng sản xuất lớn trên thế giới, chủ yếu có xuất xứ từ Châu Âu (EU) và các nước đang phát triển như: Đức, Ý, Nhật Bản…

Công ty Phan Lê chúng tôi cung cấp các giải pháp về trạm quan trắc từ việc tư vấn, thiết kế, lắp đặt một trạm quan trắc nước online theo tiêu chuẩn quốc tế, với những ưu điểm vượt trội:

• Nhỏ gọn

• Chi phí hợp lý

• Vận hành với độ tin cậy cao, ít bảo trì bảo dưỡng

• Đáp ứng những yêu cầu giám sát từ các cơ quan môi trường

• Cung cấp kết quả nhanh chóng, kịp thời đưa ra những biện pháp ứng phó

• Hệ thống được thiết kế linh hoạt, đáp ứng theo yêu cầu thực tế của khách hàng

• Thiết bị theo chuẩn quốc tế, xuất sứ uy tín từ các tập đoàn với nhiều năm kinh nghiệm trong việc sản xuất thiết bị quan trắc

• Cung cấp phần mềm quản lý trên website & ứng dụng trên điện thoại, giúp việc theo dõi quan trắc trở lên dễ dàng

Lợi ích của khách hàng

• Chủ động kiểm soát quy trình nhờ các giá trị đo và tín hiệu được ghi nhận liên tục, hệ thống này đảm bảo hoạt động xả thải của nhà máy ổn định và đáng tin cậy.
• Bảo trì dễ dàng, tối thiếu hóa thời gian ngưng hoạt động, các thiết bị được hiệu chuẩn và bảo trì dễ dàng ngay tại vị trí lắp đặt, giúp giảm thiểu các chi phí liên quan.
• Tuân thủ các quy định nghiêm ngặt về lấy mẫu nước thải, hệ thống lấy mẫu linh hoạt cho phép lấy mẫu nước thải tùy theo thời gian mặc định trước.
• Khi có bất kỳ thông số nào vượt ngưỡng cho phép, hệ thống sẽ tự động bơm nước thải vào máy lấy mẫu tự động và lưu trữ mẫu nghi vấn vào bình chứa mẫu ở nhiệt độ chuẩn theo quy định Lưu mẫu của Bộ Tài nguyên Môi trường.

Bạn đánh giá: 5 / 5

QUAN TRẮC ONLINE NƯỚC THẢI S::CAN - AUSTRIA

QUAN TRẮC CHẤT LƯỢNG NƯỚC TỰ ĐỘNG LIÊN TỤC

• Công ty Phan Lê là nhà phân phối chuyên cung cấp các thiết bị quan trắc chất lượng nước tự động online S::CAN - Áo tại thị trường Việt Nam. Công ty Phan Lê chúng tôi cam kết cung cấp công nghệ mới nhất và dịch vụ tốt nhất tới Quý Khách hàng.
• S::CAN là công ty hàng đầu thế giới về công nghệ cho các đầu dò quang phổ kế chìm, hệ thống bảo vệ nước và phần mềm phát hiện.
• Sản phẩm của chúng tôi đo một loạt các thông số trong nhiều ứng dụng. Từ đầu dò pH ở trạng thái rắn cho đến đầu dò quang phổ sáng tạo cao, tất cả các sản phẩm của chúng tôi đều được phát triển với cùng một triết lý: S::CAN dụng cụ đo lường có thể thông minh, mạnh mẽ và cần ít hoặc không cần bảo trì. Chúng có thể được tích hợp liền mạch với các hệ thống S::CA N khác nhưng cũng tương thích với các hệ thống của bên thứ ba.
• Gần 10.000 hệ thống giám sát S::CA Nđang được sử dụng trên toàn thế giới cho các ứng dụng nước uống, môi trường, chất thải và nước công nghiệp.

1. Waste Water Monitoring: Applications from discharge to effluent / Giám sát nước thải: Các ứng dụng từ nguồn xả thải đến nước thải đầu ra

Mục tiêu chính của việc thu gom và xử lý các loại nước thải khác nhau là giảm tải lượng ô nhiễm thải vào nước tự nhiên. Nhiệm vụ này phải thực hiện các hướng dẫn khác nhau được xác định trong các quy định chính thức về khí thải và khí thải.

Mục tiêu xa hơn là giữ cho chi phí liên quan đến thu gom và xử lý nước thải càng thấp càng tốt. Do những nỗ lực không ngừng để cải thiện chất lượng nước tự nhiên và những nỗ lực thường xuyên nhằm tối ưu hóa hiệu quả xử lý nước thải, các yêu cầu về công nghệ xử lý và kiểm soát chất lượng khí thải ngày càng tăng.

Do đó, các trạm quan trắc đáng tin cậy cung cấp dữ liệu liên tục trong thời gian thực là một thành phần thiết yếu trong xử lý nước thải - cả để kiểm soát quá trình động cũng như để giám sát liên tục nước thải.

Trong quản lý nước thải đô thị cũng như công nghiệp, các trạm quan trắc của S::CA N đã được sử dụng trong nhiều năm. Các tiêu chuẩn chất lượng về công nghệ và phương pháp của họ đã đặt ra những ranh giới mới liên quan đến hiệu suất đo lường và thường mở ra những cơ hội hoàn toàn mới cho việc xử lý nước thải.

Effective Sensor Cleaning: For perfect data quality / Làm sạch cảm biến hiệu quả: Để có chất lượng dữ liệu hoàn hảo

Bám bẩn nặng là một thách thức đối với nước thải, có thể do nhiều chất khác nhau gây ra như clorua sắt, mangan, cacbonat hoặc các khoáng chất khác. Làm sạch hiệu quả, đáng tin cậy bề mặt quang học là cơ sở quan trọng nhất cho dữ liệu chính xác, không bị trôi và các ứng dụng điều khiển ổn định. s :: có thể cung cấp khả năng làm sạch tự động được tối ưu hóa cho hầu hết mọi môi trường và do đó đảm bảo thời gian không trôi lâu nhất trong ngành nước. Ngay cả ở những vùng nước có nồng độ cao với các chất rắn tích điện nhanh chóng gắn kết, máy đo quang phổ s :: có thể mang lại những lợi thế lớn, chẳng hạn như làm sạch không khí có áp suất tự động rất hiệu quả hoặc làm sạch cơ học (ruck :: bao hoặc pad :: sạch hơn). Tự động làm sạch giúp cửa sổ không bị bám cặn. Bảo trì thực tế là bằng không.

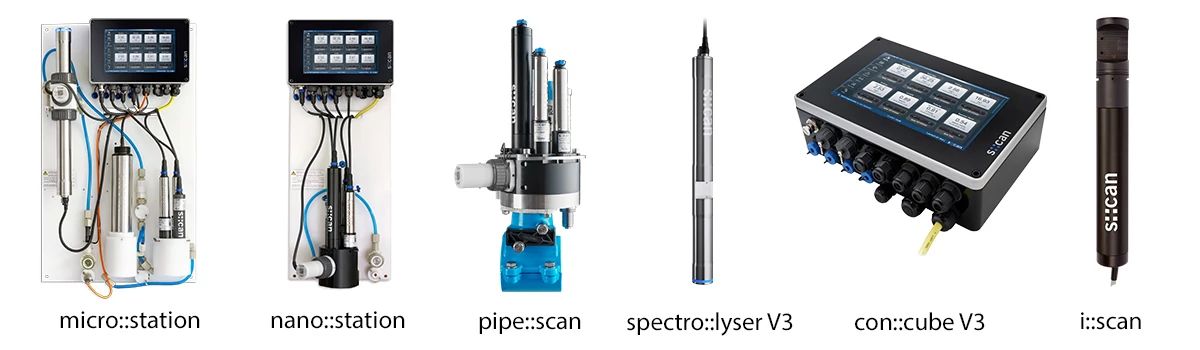

2. S::CAN Online Monitoring Sensor

2.1 S::CAN Spectrometer Probes

Tất cả các đầu dò của máy đo phổ S::CAN có thể hoạt động bằng cách sử dụng cùng một nguyên tắc đo: Phép đo phổ. Đầu dò quang phổ kế là công cụ đầu tiên và duy nhất trên thế giới có thể đo quang phổ từ 190 đến 750 nm trực tiếp trong môi trường lỏng. Các chất có trong môi trường làm suy yếu một chùm sáng phát ra từ một ngọn đèn truyền qua chất lỏng. Sau khi tiếp xúc với môi trường, cường độ của nó được đo bằng máy dò trên một dải bước sóng cụ thể cho ứng dụng.

Các thuật toán độc quyền của S::CAN phân tích dữ liệu quang phổ để cung cấp các phép đo cho nhiều thông số quan trọng bao gồm: nitrat, nitrit, COD, BOD, TSS, H2S hòa tan và nhiều thông số khác. Không có bộ phận chuyển động và không sử dụng thuốc thử, dẫn đến chi phí vận hành cực kỳ thấp.

sensor S::CAN có thể nắm bắt được tỷ lệ chính của các hợp chất cacbon hữu cơ (vì chúng có tính chất hóa trị tương tự như quá trình oxy hóa UV trong máy phân tích TOC), theo nguyên tắc chung tương quan tuyệt vời với các phép đo tham chiếu.

Máy quét i::scan là một máy đo quang phổ thu nhỏ mang tính cách mạng kết hợp công nghệ LED tiên tiến với phép đo quang học hiện đại. Kết quả là một cảm biến tiết kiệm chi phí đến mức nó sẽ tạo ra một cuộc cách mạng trong việc giám sát chất lượng nước. Nó có thể được gắn trong đường ống dưới áp lực, vì vậy nó có thể được sử dụng trong nhiều ứng dụng bao gồm tối ưu hóa quy trình, ‘Lưới nước thông minh’ có độ phân giải cao, kiểm soát chất đông tụ, nhà máy xử lý nước nhỏ, v.v.

2.2 S::CAN Ion selective Probes

Một loạt các cảm biến công nghệ cao đo nhiều thông số bao gồm clo, nồng độ oxy hòa tan, amoni, florua, kali, độ dẫn điện, pH, tổng chất rắn lơ lửng, v.v.

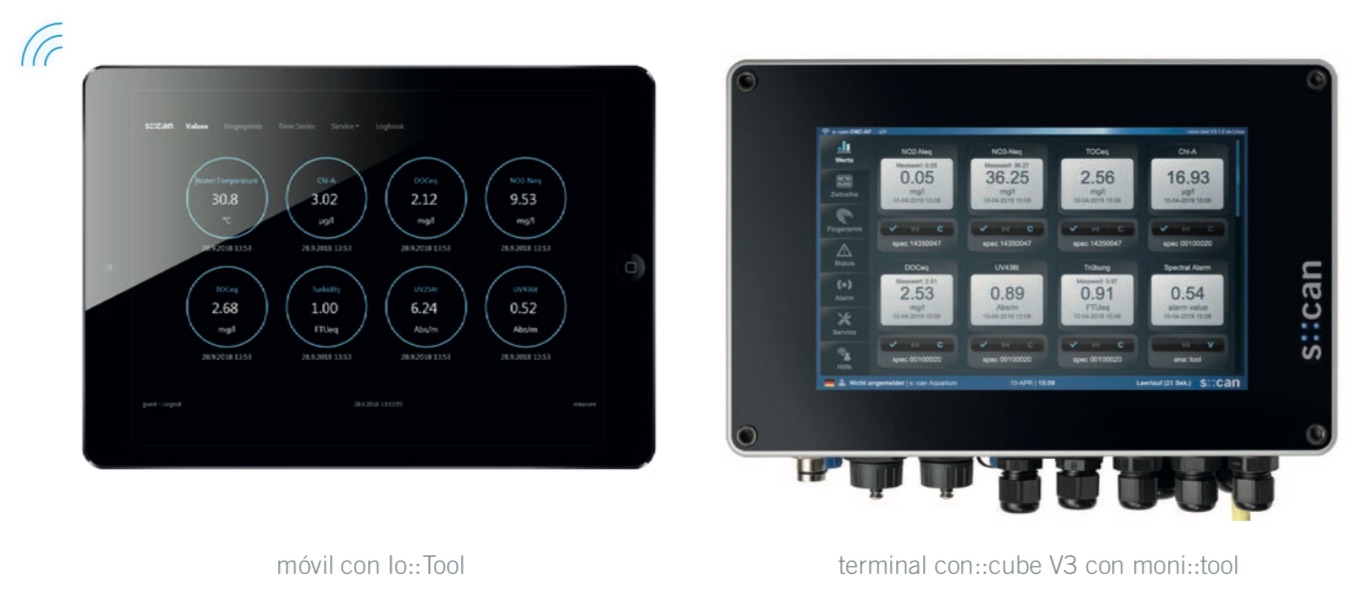

2.3. Terminals & Software / Thiết bị đầu cuối & Phần mềm

Một loạt các thiết bị đầu cuối và phần mềm được thiết kế để giúp bạn tận dụng tối đa dữ liệu được thu thập bởi các cảm biến trực tuyến. Phần mềm sáng tạo cho phép thu thập dữ liệu hoàn chỉnh, kiểm soát trạm và trao quyền cho người dùng để thực hiện các hành động theo hướng dữ liệu, được cung cấp thông tin đầy đủ. Với các sản phẩm có tính năng kết nối IoT, hoạt động trực quan, kích hoạt cảnh báo, xác thực dữ liệu tự động, nhận dạng bất thường, cảm biến và quản lý trạm cho nhiều tham số, v.v. Giải pháp lý tưởng để thu thập dữ liệu và điều khiển trạm.

3. Quy định về quan trắc môi trường nước thải sau xử lý

Hiện nay, không chỉ Việt Nam mà nhiều nước khác đang phải đối mặt với thách thức về tình trạng ô nhiễm môi trường từ nguồn nước, không khí, bụi công nghiệp …. Tình trạng này xảy ra nhiều hơn tại các KCN, nơi tập trung nhiều nhà máy sản xuất trong tất cả các ngành.

Mới đây, Chính phủ ban hành Thông tư 10/2021/TT-BTNMTmột số điều hướng dẫn thi hành Luật Bảo vệ môi trường. Trong đó, về quan trắc việc xả nước thải, Chính phủ yêu cầu các tổ chức công nghiệp phải lắp đặt hệ thống quan trắc nước thải tự động, liên tục trước khi đưa dự án vào vận hành (bao gồm thiết bị quan trắc tự động, liên tục và thiết bị lấy mẫu tự động), có camera theo dõi, truyền số liệu trực tiếp cho Sở TN-MT

Tùy theo từng loại hình sản xuất kinh doanh của các doanh nghiệp, Công ty Phan Lê có thể tư vấn cho quý khách hàng triển khai xây dựng và lắp đặt hệ thống quan trắc nước thải tự động, liên tục.

4. Quy định về các thông số cần quan trắc môi trường

Hệ thống quan trắc nước thải tự động, liên tục (WQMS) được lắp đặt để quan trắc các thông số trong nước thải theo quy định hiện hành về bảo vệ môi trường. Việc xác định các thông số quan trắc tùy thuộc vào loại hình sản xuất kinh doanh được quy định tại Thông tư 10/2021/TT-BTNMT cụ thể:

• Đối với các dự án quy đinh tại khoản 2 Điều 39 được yêu cầu đo các thông số: Lưu lượng (đầu vào và đầu ra), nhiệt độ, pH, TSS, COD, ammonia.
• Đối với dự án, cơ sở thuộc loại hình sản xuất công nghiệp có quy mô gây ô nhiễm môi trường quy định tại Phụ lục IIa Mục I ban hành kèm theo Nghị định này, thông số môi trường đặc thù theo ngành nghề do cơ quan phê duyệt báo cáo đánh giá tác động môi trường.
• Đối với nước làm mát có sử dụng chlorine hoặc hóa chất khử trùng gốc chlorine chỉ yêu cầu lắp đặt các thông số: Lưu lượng, nhiệt độ và chlorine.
• Để thực hiện quan trắc nước thải, hệ thống WQMS được xây với 3 thành phần chính:
• Hệ thống thiết bị đo, phân tích chất lượng nước có khả năng đo, phân tích và đưa ra kết quả quan trắc các thông số trong nước thải một cách tự động, liên tục. Trong đó bao gồm thiết bị lấy mẫu tự động, được dùng để lấy và lưu mẫu nước khi một trong những thông số được giám sát vượt ngưỡng quy chuẩn cho phép.
• Hệ thống truyền dẫn dữ liệu sẽ thu thập và sẵn sàng truyền các dữ liệu về Sở TN-MT một cách nhanh chóng, chính xác.
• Hệ thống giám sát camera sẽ ghi lại và cung cấp hình ảnh trực tuyến quá trình thực hiện quan trắc.

Một hệ thống quan trắc nước thải tự động liên tục online bao gồm các thiết bị cơ bản như:

• Cảm biến đo các chỉ tiêu (sensors): phụ thuộc vào tính chất nguồn xả thải mà có các sensor đo tương ứng như: lưu lượng vào ra,  COD, BOD, TSS, độ màu, pH, nhiệt độ, Tổng Nito (TN), Tổng phốt pho (TP), PO4, NH3, tổng dầu mỡ khoáng, các kim loại,…
• Thiết bị lưu trữ, truyền nhận dữ liệu (Datalogger): Mục đích lưu trữ và hiển thị dữ liệu tại trạm, đồng thời truyền dữ liệu theo đúng định dạng chuẩn được quy định tại Thông tư  về Sở Tài nguyên Môi trường địa phương.
• Hệ thống lấy mẫu nước tự động: nhằm giúp cơ quan quản lý có thể lấy mẫu tự động hoặc thủ công từ xa thông qua các thiết bị có kết nối internet mọi lúc mọi nơi khi có bất kỳ thông số nào vượt ngưỡng.
• Các thiết bị phụ trợ như: hệ thống làm sạch bằng khí nén, tủ hệ thống chứa các module hiển thị và cấp nguồn cho hệ thống, camera giám sát nguồn thải, các thiết bị phụ trợ khác.

Cách vận hành của hệ thống quan trắc nước thải

Các thiết bị quan trắc sẽ được đặt trong tủ kín riêng biệt (trạm cơ sở) Định kỳ theo thời gian quy định, phần nước thải sau khi xử lý sẽ được bơm vào trạm cơ sở. Bên trong trạm cơ sở, các thiết bị đo (sensor) sẽ đo đạc chất lượng nước và chuyển dữ liệu vào bộ thu tín hiệu. Các dữ liệu này được truyền về trạm điều khiển (Trạm Trung tâm) đặt tại trung tâm quan trắc và đồng thời được truyền về sở Tài Nguyên – Môi trường.

Phần mẫu nước thải sau khi đo được sẽ được bơm tuần hoàn về hố gas xả thải. Trong những tình huống cần thiết, người quản lý hệ thống quan trắc có thể điều khiển trạm cơ sở lấy mẫu tự động và lưu mẫu.

Một số thiết bị cơ bản trong hệ thống quan trắc nước thải

1. Thiết bị giám sát lưu lượng nước thải.

2. Thiết bị giám sát thành phần nước thải (Sensor).

3. Bộ lấy mẫu và lưu mẫu tự động.

4. Thiết bị truyền nhận dữ liệu.

5. Hệ thống tủ điện, nhà trạm.

Hệ thống sử dụng thiết bị truyền dữ liệu thông qua IP tĩnh với giao thức (FTP) đáp ứng yêu cầu của Bộ tài nguyên và mội trường về việc truyền nhận số liệu quan trắc tự động, liên tục.

Công ty Phan Lê chúng tôi cung cấp các giải pháp về trạm quan trắc từ việc tư vấn, thiết kế, lắp đặt một trạm quan trắc nước online theo tiêu chuẩn quốc tế, với những ưu điểm vượt trội:

• Nhỏ gọn

• Chi phí hợp lý

• Vận hành với độ tin cậy cao, ít bảo trì bảo dưỡng

• Đáp ứng những yêu cầu giám sát từ các cơ quan môi trường

• Cung cấp kết quả nhanh chóng, kịp thời đưa ra những biện pháp ứng phó

• Hệ thống được thiết kế linh hoạt, đáp ứng theo yêu cầu thực tế của khách hàng

• Thiết bị theo chuẩn quốc tế, xuất sứ uy tín từ các tập đoàn với nhiều năm kinh nghiệm trong việc sản xuất thiết bị quan trắc

• Cung cấp phần mềm quản lý trên website & ứng dụng trên điện thoại, giúp việc theo dõi quan trắc trở lên dễ dàng

Lợi ích của khách hàng

• Chủ động kiểm soát quy trình nhờ các giá trị đo và tín hiệu được ghi nhận liên tục, hệ thống này đảm bảo hoạt động xả thải của nhà máy ổn định và đáng tin cậy.
• Bảo trì dễ dàng, tối thiếu hóa thời gian ngưng hoạt động, các thiết bị được hiệu chuẩn và bảo trì dễ dàng ngay tại vị trí lắp đặt, giúp giảm thiểu các chi phí liên quan.
• Tuân thủ các quy định nghiêm ngặt về lấy mẫu nước thải, hệ thống lấy mẫu linh hoạt cho phép lấy mẫu nước thải tùy theo thời gian mặc định trước.
• Khi có bất kỳ thông số nào vượt ngưỡng cho phép, hệ thống sẽ tự động bơm nước thải vào máy lấy mẫu tự động và lưu trữ mẫu nghi vấn vào bình chứa mẫu ở nhiệt độ chuẩn theo quy định Lưu mẫu của Bộ Tài nguyên Môi trường.

Công ty Phan Lê hoạt động trong ngành quan trắc tính đến nay đã hơn 17 năm, là công ty đi đầu, tiên phong trong lĩnh vực quan trắc môi trường và được các đơn vị lớn nhỏ trên khắp cả nước tin tưởng, đồng hành. Từng lắp đặt cho các trạm quan trắc nước, khí, khí tượng thủy văn và chuyên cung cấp các thiết bị quan trắc tại hiện trường, thiết bị quan trắc trong phòng thí nghiệm. Ngoài ra, Công ty Phan Lê cũng là nhà cung cấp độc quyền của các hãng sản xuất lớn trên thế giới, chủ yếu có xuất xứ từ Châu Âu (EU) và các nước đang phát triển như: Đức, Ý, Nhật Bản…

Hiện nay, hầu hết các thông số đánh giá chất lượng nước đều có thể quan trắc Online, gồm có:

1. pH (0~14 pH)
2. Oxi hòa tan DO (0~25 mg/L)
3. Tổng chất rắn lơ lửng TSS (0~30,000 mg/L)
4. COD online (0~10,000 mg/L)
5. BOD online (0~200,000 mg/L)
6. Độ màu Color analyzer (0~1,000 Pt-Co)
7. Ammonia (0~1,000 mg/L)
8. Ammonium (0~1,000 mg/L)
9. Nitrate, Nitrite (0~100 mg/L)
10. Nitơ tổng TN (0~200 mg/L)
11. Phosphate tổng TP (0~50 mg/L)
12. TOC (0~20,000 mg/L)
13. E.Coli, Coliform
14. Độ đục (0~100 NTU)
15. Clor dư, Clor Tổng Free Chlorine (0~5 mg/L)
16. Độ dẫn điện Conductivity (0~200 µS/cm)
17. Độ mặn Salinity (2~92 ppt)
18. Tổng chất rắn hòa tan TDS (0~9999mg/L)
19. Độ cứng Hardness (0~1,000 mg/L)
20. Độ kiềm Alkalinity (0~500 mg/L)
21. Mangane (0.005~15 mg/L)
22. Sắt Fe (0.005~5 mg/L)
23. Nhôm Al (0.005~2 mg/L)
24. Dầu trong nước Oil-In-Water
25. Các chỉ tiêu kim loại nặng (Cu, Cr, CN, Fe, Pb, As, Ni, Zn)
26. Lưu lượng kênh hở Open Channel Flow

Bạn đánh giá: 5 / 5

Quan trắc khí thải tự động trong ngành đốt rác là gì? Quan trắc khí thải tự động dành cho ngành đốt rác có gì khác biệt so với những ngành khác? Hãy cùng Phan Lê tìm hiểu thông qua bài viết “Quan trắc khí thải tự động trong ngành đốt rác” dưới đây nhé!

Lò hơi là gì?

Lò hơi hay nồi hơi trong tiếng Anh là stream boiler. Lò hơi là thiết bị công nghiệp có chức năng sản xuất hơi nóng bằng cách làm bốc hơi nước. Hơi nước có nhiệt độ cao được gọi là hơi nóng và được ứng dụng cho các nhu cầu làm nóng, sấy khô,… trong nhà máy sản xuất.

Ứng dụng của lò hơi

Như đã giới thiệu ở trên, lò hơi được dùng rộng rãi và thông dụng trong hầu hết các khu công nghiệp, nhà máy sản xuất có nhu cầu sử dụng nhiệt từ hơi nóng. Dưới đây là một số ứng dụng điển hình;

• Trong ngành điện năng lò hơi giúp tạo ra dòng hơi có động năng cao để tác động lên các cánh quạt tuabin hơi và làm quay tuabin. Kết quả sinh ra điện năng.
• Trong ngành thực phẩm dùng lò hơi đốt dầu hoặc gas để đảm bảo yếu tố an toàn vệ sinh thực phẩm và sự ổn định. Với chức năng chính là dùng hơi nước để sản xuất các loại đóng hộp như sữa, thịt, rượu, nước.
• Trong ngành công nghiệp dệt, nhuộm hơi nước từ lò hơi được dùng để thực hiện các công đoạn: nhuộm, hồ, sấy, vải.
• Trong ngành công nghiệp sản xuất giấy dùng nguồn nhiệt hơi nước để phục vụ các công đoạn: xeo giấy, hấp giấy, sấy giấy.
• Trong ngành chế biến cao su dùng hơi nước từ lò hơi để hấp, sấy.
• Trong ngành chế biến gỗ dùng nhiệt và hơi nước để làm ván ép, xông, sấy gỗ, hấp tẩm dầu.
• Trong lĩnh vực xây dựng, lò hơi có nhiệm vụ giúp sấy nhanh các kết cấu bê tông từ đó giúp tăng nhanh tiến độ sản xuất.
• Trong ngành dịch vụ lò hơi được ứng dụng để sưởi ấm, xông hơi, vệ sinh, tắm hơi.
• Trong ngành giao thông đường biển lò hơi phục vụ sinh hoạt và dòng hơi được tạo ra có tác dụng truyền động năng làm quay tuabin ở chân vịt của tàu thuyền.

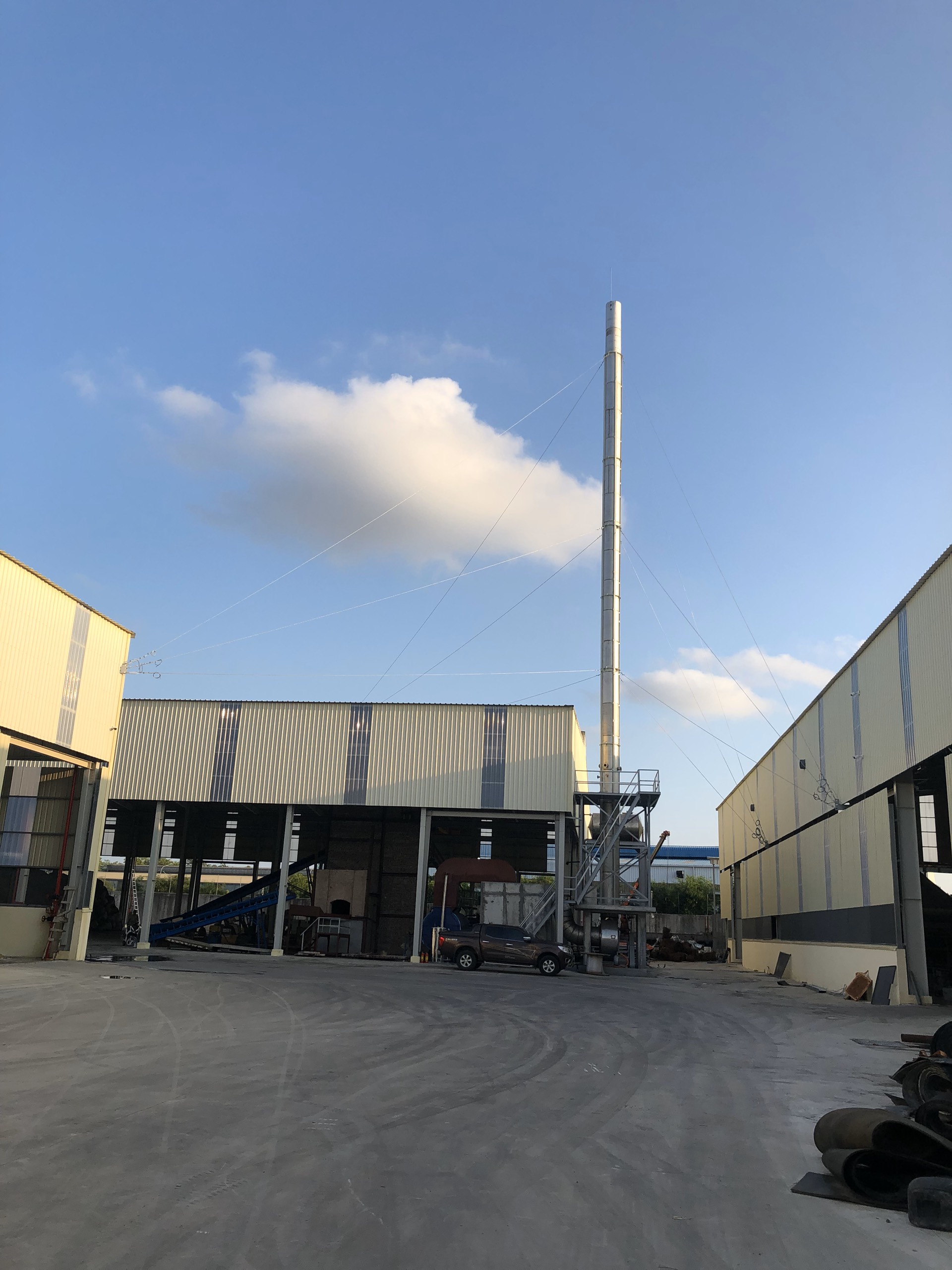

III. GIỚI THIỆU DỰ ÁN ĐỐT RÁC PHÁT ĐIỆN

Dự án đốt rác phát điện áp dụng công nghệ lò đốt tiên tiến của Nhật Bản để tái sử dụng rác thải như một nguồn tài nguyên thu hồi năng lượng (phát điện), một phần được tái sử dụng để vận hành Nhà máy, phần còn lại sẽ được phát lên lưới điện quốc gia, nhằm nâng cao chất lượng, tiêu chuẩn phát thải.

IV. GIẢI PHÁP QUAN TRẮC KHÍ THẢI TỰ ĐỘNG DÀNH CHO NGÀNH ĐỐT RÁC

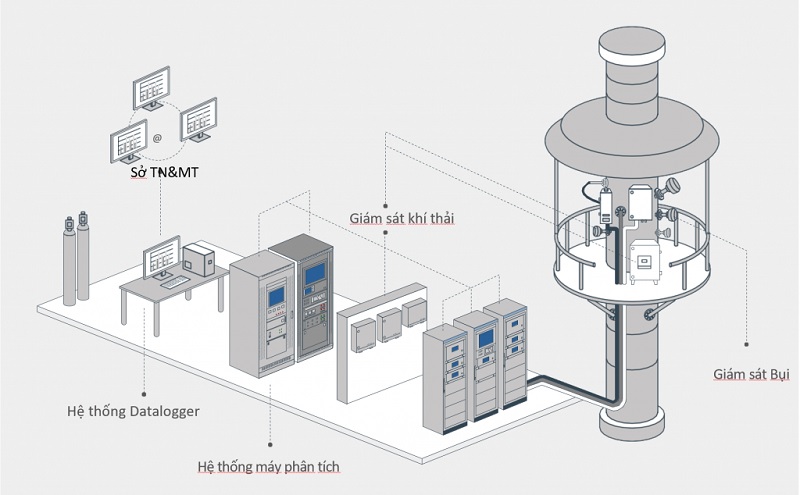

Hệ thống quan trắc khí thải tự động bao gồm những thành phần như sau:

• Thiết bị lắp đặt trực tiếp trên ống khói: Thiết bị đầu dò lấy mẫu; Thiết bị đo nhiệt độ, lưu lượng, áp suất; Thiết bị phân tích khí HCl, HF; Thiết bị đo bụi tổng; Camera giám sát ống khói;
• Thiết bị lắp đặt trong nhà trạm của hệ thống quan trắc khí thải tự động: Thiết bị quan trắc chính; Máy phân tích đa chỉ tiêu NO_x, SO₂, CO, O₂; Máy ghi dữ liệu, kết nối với Sở TNMT; Bình khí chuẩn; Camera giám sát trong nhà trạm, đầu ghi camera; Thiết bị báo cháy, báo khói.
• Các thiết bị đo lưu lượng, áp suất, nhiệt độ, HF, HCl, bụi tổng của hệ thống quan trắc khí thải tự động lắp đặt trực tiếp trên ống khói. Thông số NO_x, SO₂, CO, O₂ được phân tích thông qua phương pháp gián tiếp – dẫn nguyên trạng thái khí thải qua thiết bị lấy mẫu khí bằng công nghệ Hot-Wet vào thiết bị phân tích CEMS 2000BF. Giá trị các thông số đo của hệ thống quan trắc khí thải tự động được kết nối đến thiết bị truyền nhận dữ liệu và truyền về Sở TNMT thông qua giao thức FTP hoặc FTPs đáp ứng theo đúng thông tư 10/2021/TT-BTMNT.

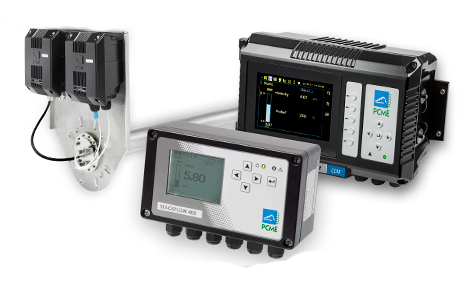

  Xem chi tiết : Thiết bị đo lưu lượng khí thải PCME STACKFLOW 200

Model: Stackflow 200

Hãng sản xuất: ENVEA - Anh

Xuất xứ: Anh

Thiết bị đo lưu lượng khí thải PCME STACKFLOW 200

Thiết bị được chứng nhận đáp ứng tiêu chuẩn TUV (EN 15267-3), US EPA PS-6, QAL1 (EN 14181), QAL3 (EN 14181)

Nguyên lý đo: Cảm biến chênh áp

Dải đo vận tốc dòng khí: 3-30 m/giây hoặc 3-50 m/giây

Giới hạn phát hiện nhỏ nhất: 3 m/giây

Độ phân giải: 0.1 m/giây

Độ tuyến tính/sai số: <0.3 m/giây trong dải 2-30 m/giây, <0.5 m/giây trong dải trên 30 m/giây

Trôi Zero/Span: <0.1 m/giây/tháng

Thời gian đáp ứng: 15 giây

Dải áp suất khí thải: 600-1100 hPa (+/-1%)

Dải nhiệt độ khí thải: -20-800 oC

Độ chính xác nhiệt độ khí thải: +/-1.5 oC trong dải tới 250 oC, +/-3.3 oC trong dải tới 500 oC

Kiểm tra zero và span thủ công đáp ứng tiêu chuẩn EN 14181, QAL3 và US EPA PS-6

Tiêu chuẩn: IP65

Vật liệu đầu dò: Thép không gỉ 316

Hỗ trợ thổi khí làm sạch cho khí thải có nồng độ bụi cao >50mg/m3 (tùy chọn)

2. Thiết bị đo bụi khí thải cho ống khói

Xem chi tiết: Thiết bị đo bụi ống khói - PCME 580

Model: 580

Hãng sản xuất: ENVEA - Anh

Xuất xứ: Anh

Đáp ứng tiêu chuẩn: EN ISO 9001, EN61326:2005, IEC61010-1:2001, EN ISO14001

Nguyên lý đo: đo quang truyền qua

Dải nồng độ bụi: 0-1000 mg/m3

Độ chính xác: 2% giá trị đo (ở dải 100 mg/m3)

Độ phân giải: 0.1 mg/m3

Thời gian đáp ứng: <10 giây

Nhiệt độ khí thải 0- 250 oC (tiêu chuẩn) tùy chọn lên tới 400oC

Nguồn cấp: 100-240 VAC

Đầu ra: RS232, RS-485 (Modbus) / 4-20mA

3. Thiết bị phân tích khí thải (CO, SO2, NOx, O2)

Xem chi tiết : Máy phân tích khí thải ống khói Horiba ENDA-5610

Model: ENDA-5610

Hãng sản xuất: Horiba

Xuất xứ: Nhật

Bộ vật tư tiêu hao cho máy phân tích

Bộ phân tích đạt các chứng nhận TUV và MCERT

Nhà sản xuất đạt đầy đủ 4 tiêu chuẩn ISO 9001, ISO 14001, OHSAS 18001/1/ISO45001 và ISO 13485

Nguyên lý đo: Cảm biến hồng ngoại NIDR (CO, SO2, NOx) và cảm biến magneto-pneumatic (O2)

Phương pháp đo: Trích mẫu

Máy sử dụng nguyên lý điều biến dòng khí (cross-flow modulated), nên có sự ổn định lâu dài

Không cần điều chỉnh quang học: sử dụng một buồng đo quang duy nhất với NDIR. Cả mẫu khí thải và khí tham chiếu được luân chuyển qua buồng đo theo chu kỳ nhất định. So với thiết bị sử dụng 2 buồng đo, nó tự đạt được cân bằng. Không cần hiệu chỉnh đường quang. Không sợ độ sạch 2 buồng đo thay đổi ảnh hưởng kết quả đo.

Điểm zero ổn định: Trong mỗi lần đo (chu kỳ 1s) Mẫu khí thải và khí tham chiếu được lần lượt luân chuyển qua buồng đo quang. Tín hiệu thu được là hiệu số giữa tín hiệu đo từ mẫu khí thải và tín hiệu đo từ khí tham chiếu. Do vậy điểm zero cực kỳ ổn định

Liên tục làm sạch buồng đo: Khí tham chiếu là một loại khí sạch mỗi lần được luân chuyển qua buồng đo quang nó có tác dụng thổi sạch bụi bẩn do mẫu khí thải để lại. Bởi vậy buồng đo quang có tính kháng nhiễm bẩn làm cho nó hoạt động ổn định và lâu dài.

Hệ thống loại ẩm ba giai đoạn với bộ làm lạnh điện, giảm thiểu mất mát NO2 và SO2

Đo các thông số: CO, O2, NOx, SO2

Dải đo (tùy chọn):

• SO2: 200-5000 ppm (tùy chọn 50 ppm)
• CO: 200-5000 ppm (tùy chọn 100 ppm)
• NOx: 200-5000 ppm (tùy chọn 100 ppm)
• O2: 0-10%/ 0-25% V
• Thời gian đáp ứng (MCERT): 60 giây,(240 giây đối với SO2)

Tín hiệu ra: 4~20mA/ Modbus RS-232C

Nguồn cấp: 100V

Màn hình hiển thị: LCD

Nhiệt độ làm việc -5 tới +40 độ C

Độ lặp/độ chính xác: +/-0,5% thang đo

Độ tuyến tính: +/-1% thang đo

Độ trôi zero: +/-1% thang đo (nhiệt độ duy trì ổn định trong vòng 5oC), (với dải lựa chọn hoặc đo O2: +/-2% thang đo)

Độ trôi span: +/-2%/tuần (nhiệt độ duy trì ổn định trong vòng 5oC)

Ống dẫn mẫu khí thải: loại gia nhiệt

Đầu lấy mẫu: thép không gỉ SUS-316

HỆ THỐNG TRUYỀN DỮ LIỆU

1. Bộ thiết bị thu nhận truyền dữ liệu tới STNMT và nhà điều hành

Model: PLDatalogger

Hãng sản xuất/xuất xử: Phan Lê/Việt Nam

PLDatalogger được thiết kế nhỏ gọn, linh hoạt, phù hợp với nhiều mục đích, ứng dụng giám sát và điều khiển từ xa.

Thiết kế dạng treo tường dễ dàng cấu hình, tích hợp và cài đặt.

Màn hình 7" cảm ứng

Tính năng cơ bản

Kết nối trực tiếp, với các thiết bị đo, phân tích, data controller và thiết bị lấy mẫu giúp thu thập và lưu trữ dữ liệu theo thời gian thực

Có thể hiển thị và trích xuất các dữ liệu: thông số đo, kết quả đo, đơn vị đo, thời gian đo, trạng thái của thiết bị đo(đang đo, hiệu chuẩn và báo lỗi thiết bị)

Trích xuất dữ liệu trực tiếp từ datalogger, không qua thiết bị thứ 3

Cho phép nhận tín hiệu điều khiển việc lấy mẫu tự động từ xa

Cảnh báo vượt ngưỡng qua sms/email (tùy chọn)

Nhận và truyền dữ liệu theo thông tư 10/2021/TT-BTNMT

"Cổng kết nối:

RS 485 Modbus, USB

Đầu vào/ra analog, digital"

Hệ thống tủ quan trắc và các thiết bị phụ trợ

Tủ quan trắc đặt thiết bị

Tủ quan trắc 2 khoang có lớp chống nóng, cách nhiệt

Kích thước tủ: D2000xR900xC2100

Tủ sơn tĩnh điện màu ghi

Vỏ tủ tôn dày 2mm

Các phụ kiện kèm theo tủ:

- Hệ thống đồ gá lắp thiết bị chuyên dụng

- Quạt hút âm trên nóc

- Đèn chiếu sáng

- Khóa cửa

- Hệ thống điện điều khiển bao gồm CB, aptomat

2. Bình khí chuẩn

Hãng sản xuất: Messer

Bộ bình khí chuẩn CO, NO, SO2, O2, N2 bao gồm:

Bình khí chuẩn NO trong khí nền N2, nồng độ khoảng 400 – 1200 ppm (nồng độ có thể thay đổi phù hợp với điều kiện phát thải của nhà máy) dung tích 8L, áp suất nạp khoảng 100 – 120 bar. Vật liệu: bình nhôm

Bình khí chuẩn SO2 trong khí nền N2, nồng độ khoảng 400 – 500 ppm (nồng độ có thể thay đổi phù hợp với điều kiện phát thải của nhà máy) dung tích 8L, áp suất nạp khoảng 100 – 120 bar. Vật liệu: bình nhôm

Bình khí chuẩn CO trong khí nền N2, nồng độ khoảng 800 – 1200 ppm (nồng độ có thể thay đổi phù hợp với điều kiện phát thải của nhà máy) dung tích 8L, áp suất nạp khoảng 100 – 120 bar. Vật liệu: bình nhôm

Bình khí chuẩn 20% O2 trong khí nền N2 (nồng độ có thể thay đổi phù hợp với điều kiện phát thải của nhà máy), dung tích 8L, áp suất nạp 100 – 120 bar. Vật liệu: bình nhôm

Bình khí N2, độ tinh khiết ≥99,999%, dung tích 40L, áp suất nạp khoảng 150 bar. Vật liệu: bình thép

Van giảm áp 2 cấp

3. Thiết bị phụ trợ đáp ứng thông tư 10/2021/TT-BTNMT

Hệ thống quan trắc khí thải công nghiệp - Công ty cổ phần tư vấn công nghệ và thiết bị Phan Lê

Công ty cổ phần tư vấn công nghệ và thiết bị Phan Lê chúng tôi chuyên lắp đặt trạm quan trắc khí thải công nghiệp tự động, liên tục; cung cấp các giải pháp về hệ thống quan trắc môi trường không khí từ việc tư vấn, thiết kế, lắp đặt thiết bị quan trắc môi trường không khí theo tiêu chuẩn quốc tế, hướng dẫn và thiết lập báo cáo quan trắc môi trường không khí chuẩn Thông tư 24/2017/TT-BTNMT; với những ưu điểm vượt trội:

• Nhỏ gọn
• Chi phí hợp lý
• Vận hành với độ tin cậy cao
• Đáp ứng toàn bộ yêu cầu từ khách hàng
• Cung cấp kết quả nhanh chóng, chính xác, kịp thời đưa ra những biện pháp ứng phó
• Hệ thống được thiết kế linh hoạt, đáp ứng theo yêu cầu thực tế của khách hàng
• Cung cấp phần mềm quản lý số liệu quan trắc trên website & ứng dụng trên điện thoại, giúp việc theo dõi quan trắc trở lên dễ dàng và tiện lợi

Ngoài ra, Công ty Phan Lê chúng tôi cũng cung cấp dịch vụ tư vấn, thiết kế, lắp đặt và cung cấp thiết bị cho hệ thống quan trắc khí mỏ, và hệ thống xử lý bụi.

-------------------------------

Liên hệ với chúng tôi – Công ty Cổ phần tư vấn công nghệ và thiết bị Phan Lê qua hotline để được tư vấn gói dịch vụ phù hợp nhất cho doanh nghiệp của bạn.

Hotline Miền Bắc: 024.6281.1208

Hotline Miền Nam: 0964.580.224

VP đại diện miền Bắc: Chung cư 24T2, đường Hoàng Đạo Thúy, phường Yên Hòa, Hà Nội

VP đại diện miền Nam: Chung cư PetroVietnam Landmark – 65 Mai Chí Thọ, Khu phố 13, Phường Bình Trưng, TP. Hồ Chí Minh

Email: This email address is being protected from spambots. You need JavaScript enabled to view it.

Website: phanleco.com

Fanpage: facebook.com/phanlecompany
