THÔNG SỐ KỸ THUẬT

ĐO LIÊN TỤC, ĐỒNG THỜI NHIỀU THÔNG SỐ

• DO: Ôxi hòa tan (WTW)
• pH/Độ ôxi hóa khử (WTW)
• Độ dẫn (WTW)
• Độ đục (WTW)
• TSS (WTW)
• NH4+  (WTW)
• NO3-(WTW)
• COD/TOC/DOC/SAC/BOD (WTW)
• Phốt phát/Phốt pho tổng (WTW): Thiết bị phân tích
•  Kim loại nặng online (Cogent): Thiết bị phân tích
•  Đo Độ màu online (Systea)

CÁC THÔNG SỐ QUAN TRẮC CHÍNH

1. Đầu đo pH và nhiệt độ

- Đầu đo pH có vỏ bảo vệ bằng thép không gỉ cho thời gian sử dụng lâu dài trong môi trường.

- Sử dụng các công nghệ tiên tiến như: xử lý tín hiệu kỹ thuật số, tích hợp bộ tiền khuếch đại tín hiệu điện cực, có khả năng kiểm soát chức năng cảm biến, có bộ nhớ lưu giá trị hiệu chuẩn (cho phép hiệu chuẩn trong phòng thí nghiệm), tích hợp cảm biến đo nhiệt độ và tự động bù nhiệt…
- Điện cực pH: loại điện cực tổ hợp (combination electrode), màng lỗ kép (double pinhole) cho các ưu điểm:

+ Độ trôi thấp

+ Mức độ dao động dữ liệu thấp

+ Thời gian sử dụng lâu dài

- Dải đo: 2 – 12 pH

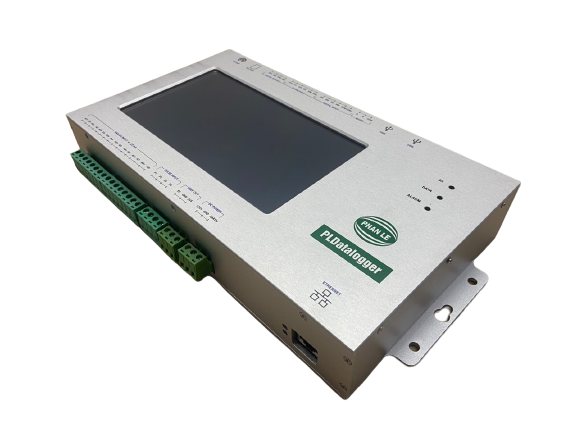

- Cáp kết nối cảm biến với bộ lưu dữ liệu.

Đầu đo pH được nhúng trong thùng chứa nước chảy tràn, được giữ ở vị trí thích hợp trong thùng chứa bằng giá treo. Cảm biến liên tục đo chất lượng nước trong thùng và truyền dữ liệu bằng cáp tín hiệu về thiết bị lưu trữ dữ liệu tại trạm.

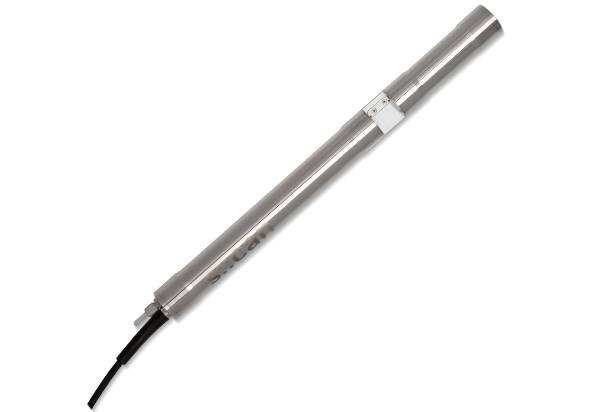

2.       Đầu đo COD

- Nguyên lý đo: quang học, hấp thụ quang phổ tử ngoại – khả kiến (UV-Vis) bước sóng 200 - 720 nm

- Chỉ tiêu đo: đo đồng thời các chỉ tiêu COD, BOD, TOC

Dải đo:           COD: 0 – 800 mg/L

                                    BOD: 0 – 500 mg/L

                                    TOC: 0 – 500 mg/L

- Cấu tạo bằng các vật liệu bền khi sử dụng lâu dài trong môi trường:

+ Thân cảm biến bằng Titanium, PEEK bền ngay cả trong môi trường nhiễm mặn, có chất ăn mòn + Cửa sổ đo bằng sapphire glass chống xước đảm bảo độ chính xác phép đo - Sử dụng các công nghệ tiên tiến: xử lý tín hiệu kỹ thuật số, tích hợp hệ thống tự làm sạch cửa sổ đo bằng sóng siêu âm, không cần dùng các phụ kiện làm sạch cơ học, nhờ đó giảm thiểu hao mòn và chi phí bảo trì. - Cấp bảo vệ IP68. - Cáp kết nối cảm biến với bộ lưu dữ liệu.                                   - Đầu đo được nhúng trong thùng chứa nước chảy tràn, được giữ ở vị trí thích hợp trong thùng chứa bằng giá treo. Cảm biến liên tục đo chất lượng nước trong thùng và truyền dữ liệu bằng cáp tín hiệu về thiết bị lưu trữ dữ liệu tại trạm.

3.       Đầu đo TSS

Nguyên lý đo: tán xạ ánh sáng

Loại đầu đo tín hiệu kỹ thuật số

Dải đo: 0.003… 1000 g/l.

Cửa sổ đo: sapphire glass chống xước, đảm bảo độ chính xác của phép đo.

Sử dụng các công nghệ tiên tiến như: xử lý tín hiệu kỹ thuật số, tích hợp hệ thống làm sạch tự động bằng sóng siêu âm giữ cửa sổ cảm biến luôn sạch, ngăn ngừa sự tích tụ của chất bẩn và giảm thiểu tần suất làm sạch thủ công. Có khả năng kiểm tra cảm biến phát hiện nhiễm bẩn tại cửa sổ đo hoặc lỗi hệ thống làm sạch siêu âm.

Đầu cảm biến không có hệ thống làm sạch siêu âm	Đầu cảm biến có tích hợp hệ thống làm sạch siêu âm

Cấp bảo vệ IP68.

Cáp kết nối đầu đo với bộ hiển thị dữ liệu.

Đầu đo được nhúng trong thùng chứa nước chảy tràn, được giữ ở vị trí thích hợp trong thùng chứa bằng giá treo. Cảm biến liên tục đo chất lượng nước trong thùng và truyền dữ liệu bằng cáp tín hiệu về thiết bị lưu trữ dữ liệu tại trạm.

4.       Máng đo lưu lượng và bộ hiển thị

Bộ hiển thị:

Model: FC220

Hãng sản xuất: Global Water

Khả năng hiển thị: tối đa 7 chữ số với các thông số mực nước, thời gian, lưu lượng…

Ưu điểm:

-Gọn nhẹ

-Dễ dàng lắp đặt

Máng:

Được thiết kế theo tiêu chuân phù hợp với lưu lượng xả thải của từng nhà máy.

Có thể đặt hàng tại hãng sản xuất hoặc tự xây máng theo kích thước chuẩn của nhà sản xuất.

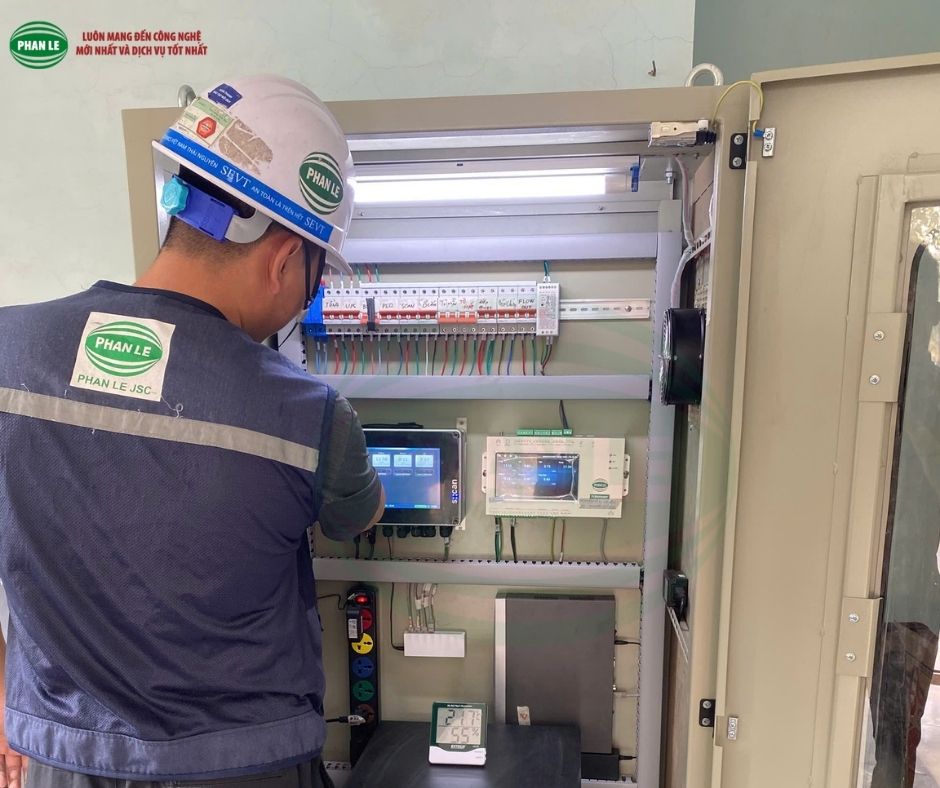

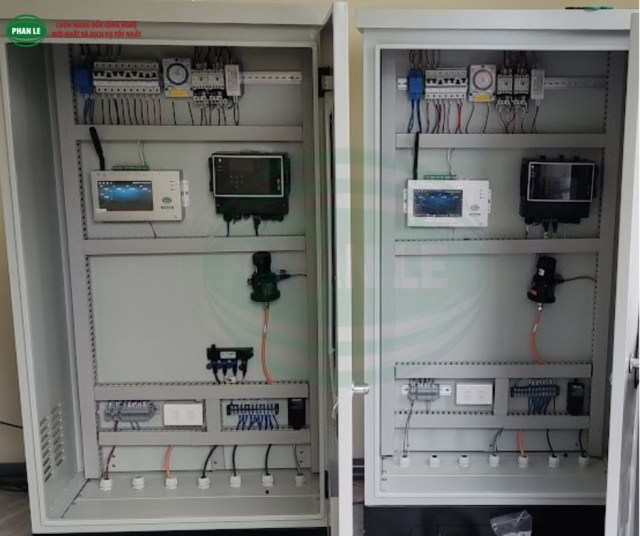

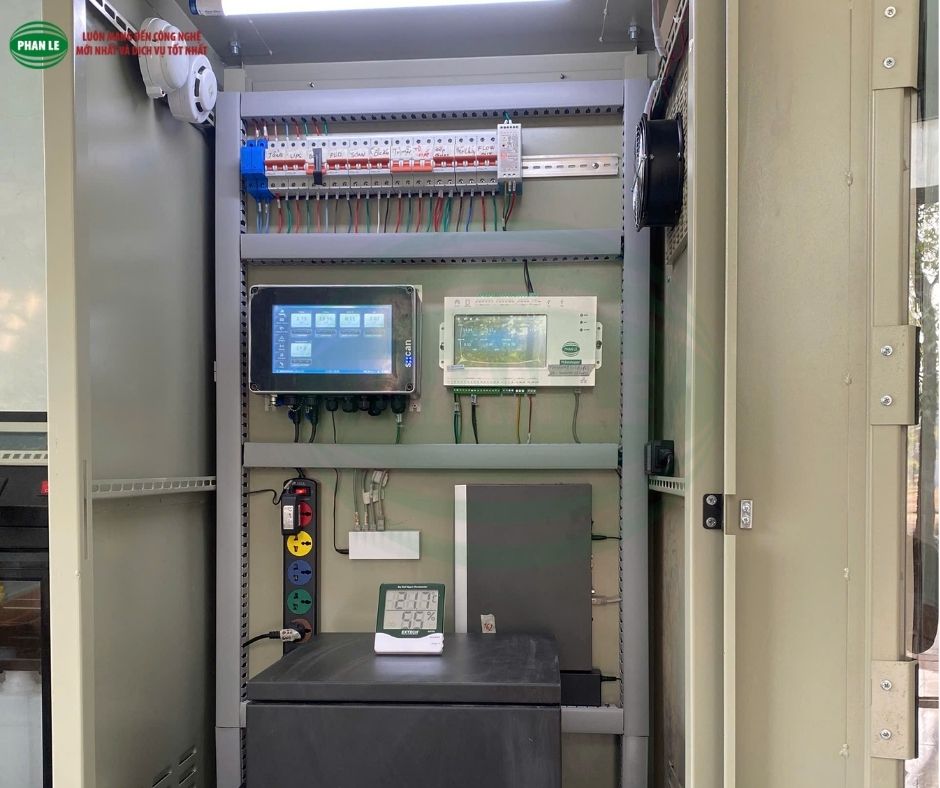

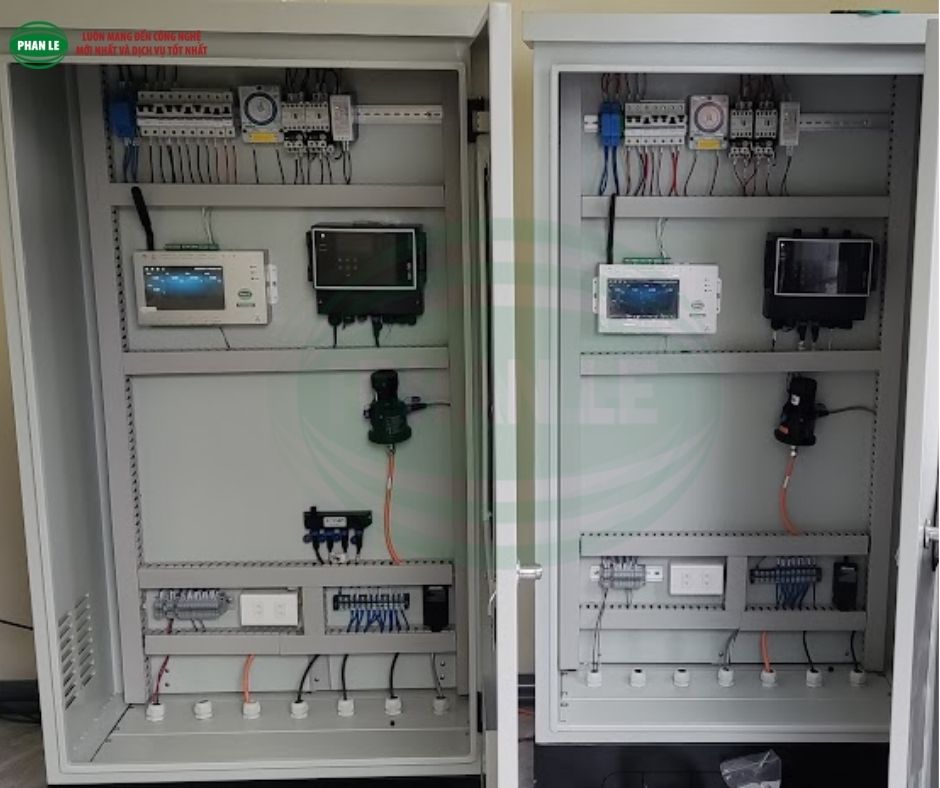

BỘ ĐIỀU KHIỂN VÀ HIỂN THỊ
Model: MIQ/TC 2020 XT
Hãng sản xuất: WTW – Đức
Có thể kết nối và quản lý tới 20 đầu đo: Đây là khả năng mở rộng các thông số đo của hệ thống. Khi cần có thể kết nối thêm các đầu đo mới mà không ảnh hưởng tới khả năng quản lý của hệ thống.

Trên màn hình hiển thị có thể đặt để xem 1; 4; 8 thông số cùng lúc:

+ Nếu xem 1 thông số thì màn hình hiện tối thiểu các thông tin sau: dải đo, giá trị đo hiện tại, và giá trị phụ (nếu có).

+ Ở chế độ xem 4 hoặc 8 thông số cùng lúc, thì mỗi thông số hiện thị giá trị đo hiện tại và giá trị phụ (nếu có).

Có thể di chuyển lên hoặc xuống để xem các thông số còn lại. Cho phép xem dữ liệu đo theo ngày, tuần, tháng dưới dạng đồ thị hoặc dưới dạng danh sách liệt kê. Có thể cài đặt hiển thị hoặc không hiển thị thông số đo mà không cần phải tháo đầu đo. Chức năng lưu trữ dữ liệu đo Lưu dữ liệu theo thời gian thực với tần suất có thể cài đặt từ 1 phút đến 60 phút. Thời gian của hệ thống có thể cài đặt được. Bộ nhớ lưu trên 525500 bộ dữ liệu. Chức năng cổng USB Cho phép kết nối bộ điều khiển với máy tính thông qua cổng USB. Giao diện USB cho phép kết nối với thiết bị lưu trữ di động USB để sao lưu dữ liệu đo hoặc sao lưu thiết lập cấu hình thiết bị; cài đặt lại cấu hình hệ thống từ USB. Phần mềm hệ thống có thể được cập nhật qua USB.

Tích hợp chống sét lan truyền: Theo EN 61326.

Chức năng bảo mật hệ thống

Cho phép thiết lập mật khẩu để bảo mật hệ thống và kiểm soát truy cập ở các cấp độ người dùng khác nhau. Mỗi cấp độ người dùng có thể thiết lập mật khẩu riêng.

Chức năng bảo mật hệ thống được phân thành tối thiểu 3 cấp độ người dùng sau:

Mức 1: cho phép xem: với mức truy cập này chỉ có thể xem được các thông số hiển thị trên màn hình, xem các giá trị lưu trong bộ nhớ, sao lưu dữ liệu.

Mức 2: Bảo dưỡng: Với mức truy cập này người sử dụng có xem các giá trị đo, sao lưu dữ liệu, hiệu chuẩn các đầu đo.

Mức 3: Quản lý hệ thống: Người sử dụng có toàn quyền để sử dụng các chức năng của hệ thống: xem giá trị đo, sao lưu dữ liệu, thiết lập lại cấu hình, hiệu chuẩn, phân quyền người dùng, thay đổi cài đặt hệ thống.

Người dùng có thể lưu trữ mật khẩu trong USB để sử dụng như một khóa điện tử vào hệ thống.

Hệ thống có khả năng tự động khoá và đăng xuất người dùng nếu sau 10 phút không có tác động lên phím bấm.

Chức năng lưu các cảnh báo hệ thống

Thiết bị có khả năng kiểm soát liên tục trạng thái của hệ thống để phát hiện lỗi hoặc những thay đổi trong hệ thống và thông báo trên màn hình hiển thị dưới dạng biểu tượng nhấp nháy. Số lượng thông báo có thể được lưu trữ: 1000.

Chức năng cảnh báo khi có thông số vượt ngưỡng

Có thể cài đặt cảnh báo vượt ngưỡng cho các thông số đo từ cảm biến.

Chức năng điều khiển làm sạch đầu đo tự động

Có khả năng điều khiển hệ thống làm sạch cho đầu đo tự động bằng sóng siêu âm hoặc khí nén. Làm sạch bằng sóng siêu âm được tích hợp sẵn trong đầu đo COD/BOD/TOC, độ đục.

Việc làm sạch tự động sẽ đem lại các kết quả đo chính xác, ổn định và giảm chu kỳ bảo dưỡng các đầu đo.

Kết nối với thiết bị bên ngoài

Chức năng input 0/4-20mA: Hệ thống tiếp nhận tín hiệu vào dạng tín hiệu tương tự và được quản lý như một thông số của hệ thống. Có thể cài đặt tên thông số, dải đo, đơn vị.

Chức năng output 0/4-20mA: Hệ thống cấp các tín hiệu ra dạng tương tự cho từng thông số của hệ thống. Có thể cài đặt dải đo.

Chức năng Digital output MODBUS RTU/RS485 cho kết nối truyền dữ liệu quan trắc.

Cấp độ bảo vệ: IP66 hoặc tương đương.

Nguồn: 100 – 240 VAC.
