Cung cấp, lắp đặt thiết bị cho hệ thống quan trắc nước thải tự động tại nhà máy xử lý nước thải của KCN Quế Võ III

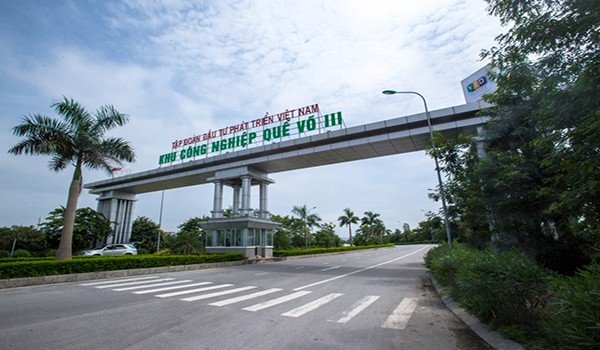

Khu Công Nghiệp Quế Võ III được xây dựng với tổng diện tích 598 ha, tại Xã Việt Hùng – Huyện Quế Võ – Bắc Ninh. KCN Quế Võ 3 nằm trong vùng kinh tế trọng điểm miền Bắc: Hà Nội, Hải Phòng, Quảng Ninh và được coi là KCN chiếm vị trí quan trọng trong việc đầu tư phát triển kinh tế, xã hội của Tỉnh Bắc Ninh. Với vị trí đặc biệt thuận lợi cùng nỗ lực hoàn thiện, phát triển hạ tầng không ngừng, KCN Quế Võ là điểm tập trung nhiều nhà máy, công trình sản xuất lớn.

Hệ thống thoát nước của KCN Quế Võ III được tách ra hai hệ thống: thoát nước mưa, thoát nước sinh hoạt và nước thải công nghiệp.

Hệ thống xử lý nước thải công nghiệp: nước thải công nghệp từ nhà máy trước khi xả vào hệ thống thu gom nước thải chung của toàn khu phải đạt giá trị C – Cột B, QCVN 40:2011/BTNMT. Sau đó được dẫn về trạm xử lý nước thải tập trung công suất 12.000m³/ngày đêm, nước thải sau khi xử lý đạt giá trị C – Cột A, QCVN 40:2011/BTNMT xả ra kênh Tào Khê.

Công ty Phan Lê hân hạnh được đồng hành cùng KCN Quế Võ III thực hiện quan trắc nước thải tự động online

Công ty Cổ Phần Môi Trường Việt Nam đã phối hợp cùng Công ty Phan Lê tiến hành cung cấp, lắp đặt trạm quan trắc nước thải tự động online cho KCN Quế Võ III. Công ty Phan Lê đảm bảo cung cấp đúng chủng loại hàng hóa, đảm bảo máy móc, thiết bị chính hãng hoạt động ổn định, chịu hoàn toàn trách nhiệm về tính hợp pháp về nguồn gốc của máy móc, thiết bị.

Công ty Phan Lê cung cấp, lắp đặt trạm quan trắc nước thải tại KCN Quế Võ III, các thiết bị bao gồm:

Thiết bị lưu trữ dữ liệu và hiển thị - Model: DIQ/S 284 – Hãng sản xuất: WTW Đức

+ Kết nối, hiển thị cùng một màn hình, lưu trữ, xử lý tất cả các thông số đo COD, pH, TSS, Nhiệt độ.

+ Có khả năng lưu trữ số liệu: tích hợp khả năng lưu trữ lên tới > 500.000 bộ dữ liệu, kết nối được USB.

+ Nhiệt độ vận hành từ -20 đến 55^oC.

+ Sử dụng để điểu khiển lấy mẫu tự động và điều khiển làm sạch tự động.

Sensor đo COD – Model: UV 705 IQ SAC – Hãng sản xuất: WTW Đức

+ Kết nối với bộ hiển thị trung tâm

+ Thành phần bao gồm: cấu tạo có một bộ phận phát quang và một bộ phận nhận

+ Phương pháp đo: Hấp thụ UV ở bước sóng 254mm, tiếp xúc trực tiếp mẫu đo

+ Dải đo: Từ 0 – 800mg/l

+ Vệ sinh: tích hợp làm sạch tự động bằng sóng siêu âm, không cần thổi k khí nén làm sạch

Sensor đo pH/Nhiệt độ - Model: SensoLyt 700IQ – Hãng sản xuất: WTW Đức

+ Kết nối với bộ hiển thị trung tâm

+ Nguyên lý đo: Dạng màng thủy tinh

+ Dãy đo: 0 đến 14

+ Môi trường làm việc: Chịu được môi trường làm việc của nowcs thải có tính ăn mòn cao

+ Làm sạch: tích hợp đầu khí nén làm sạch

Sensor đo TSS – Model: Visolid 700IQ – Hãng sản xuất: WTW Đức

+ Kết nối với bộ hiển thị trung tâm

+ Nguyên lý đo: Quang học (Tán xạ ánh sáng)

+ Dãy đo: 0.03 – 1.000 g/l – 0.0003 – 100%

+ Độ phân giải: 0.1mg/1-1g/l (tự động diều chỉnh theo dải đo)

+ Môi trường làm việc:

Thân đo bằng đầu thép không gỉ: V4A 1.4571 chịu được môi trường làm việc của nước thải có tính ăn mòn cao
Cửa sổ đo bằng saphire chống xước, đảm bảo kết quả đo chính xác ngay cả khi sử dụng lâu dài trong điều kiện môi trường nhiều cặn thô nhám

+ Làm sạch:

Tích hợp hệ thống tự làm sạch đầu đo bằng sóng siêu âm, ngăn ngừa sự tích tụ của chất bẩn và giảm thiểu tần suất bảo dưỡng đầu đo. Có thể tích hợp đầu khí nén
Có chức năng kiểm tra sensor: phát hiện bẩn cửa sổ đo quang, phát hiện lỗi tự động làm sạch
Thiết bị lấy mẫu nước tự động – Model: SP5B – Hãng sản xuất: Maxx Đức
Thiết bị đo lưu lượng kênh hở - Model: 713 – Hãng sản xuất: MJK Đan Mạch

+ Thiết bị đo lưu lượng tự động cho kênh hở, đo được cho các kênh hở có lưu lượng: 0 ~ 20.000m³/ngày đêm

+ Phương pháp đo: Kênh hở, sử dụng sóng siêu âm tần số 125Khz, góc phát 6 độ tương ứng với loại sensor có dải đo 0-1m

+ Màn hình LCD 2 x 24 hiển thị lưu lượng tức thời, lưu lượng tổng

+ Bộ đo lưu lượng kênh hở MJK 713 đo mực nước, chuyển đổi giá trị mực nước sử dụng công thức theo chuẩn ISO 1438, để tính toán lưu lượng thực tế và tổng lưu lượng.

Bộ truyền thông về sở TNMT – Model: NUC – Hãng sản xuất: Intel/China

+ Truyền thông đáp ứng tối thiểu theo thông tư 24/2017/BTNMT

+ Truyền dữ liệu: Chức năng gửi dữ liệu qua giao thức FTP (file định dạng *.txt theo thông tư 24/2017/BTNMT)

+ Lưu trữ dữ liệu: tối thiểu 4GB và có khả năng mở rộng lên 32GB

+ Chuẩn truyền thông:

Có thể tích hợp Modbus/TCP, DNP3 L2, TCP/IP, DHCP, IEC 104
Có thể tích hợp Serial Port 1Xrs232/485-DB9
Có thể tích hợp RS-485 + USB
1 cổng HDMI, 1 cổng LAN
4 cổng USB 3.0
Hệ thống camera giám sát:

+ Hệ thống camera quan sát tại hiện trường – Model: K-EW234LO1E – Hãng sản xuất: Panasonic

+ Hệ thống camera quan sát trạm quan trắc – Model: K-EF234LO3E – Hãng sản xuất: Panasonic

+ Đầu ghi hình – Model: K-NL304K/G – Hãng sản xuất: Panasonic

Tủ điện và phụ kiện tháo lắp
Thiết bị báo cháy báo khói – Hãng sản xuất: Hochiki
Chi phí vận chuyển, lắp đặt và đào tạo chuyển giao

Công ty Phan Lê cam kết

Cung cấp thiết bị và phụ kiện kèm theo đảm bảo chính hãng, lắp đặt theo đúng yêu cầu kỹ thuật, đảm bảo thiết bị vận hành tốt theo tiêu chuẩn NSX
Hướng dẫn sử dụng các thiết bị, cung cấp tài liệu đào tạo bằng file mềm và tư vấn các vấn đề kỹ thuật khác nảy sinh trong quá trình sử dụng thiết bị
Bảo hành thiết bị trong thời gian 12 tháng, khắc phục sự cố phát sinh trong thời gian 24 giờ
