Quan trắc nước ngầm tự động (hay còn gọi là hệ thống giám sát nước ngầm tự động) là một công nghệ được sử dụng để đo lường và ghi nhận các thông số liên quan đến nước ngầm một cách tự động. Điều này giúp theo dõi và đánh giá các thay đổi về môi trường nước ngầm một cách hiệu quả và liên tục. Cùng Phan Lê tìm hiểu hệ thống này hoạt động ra sao và các quy định pháp lý liên quan nhé!

I. QUY ĐỊNH VỀ LẮP ĐẶT TRẠM QUAN TRẮC NƯỚC NGẦM TỰ ĐỘNG

1. Đối tượng cần quan trắc nước ngầm tự động

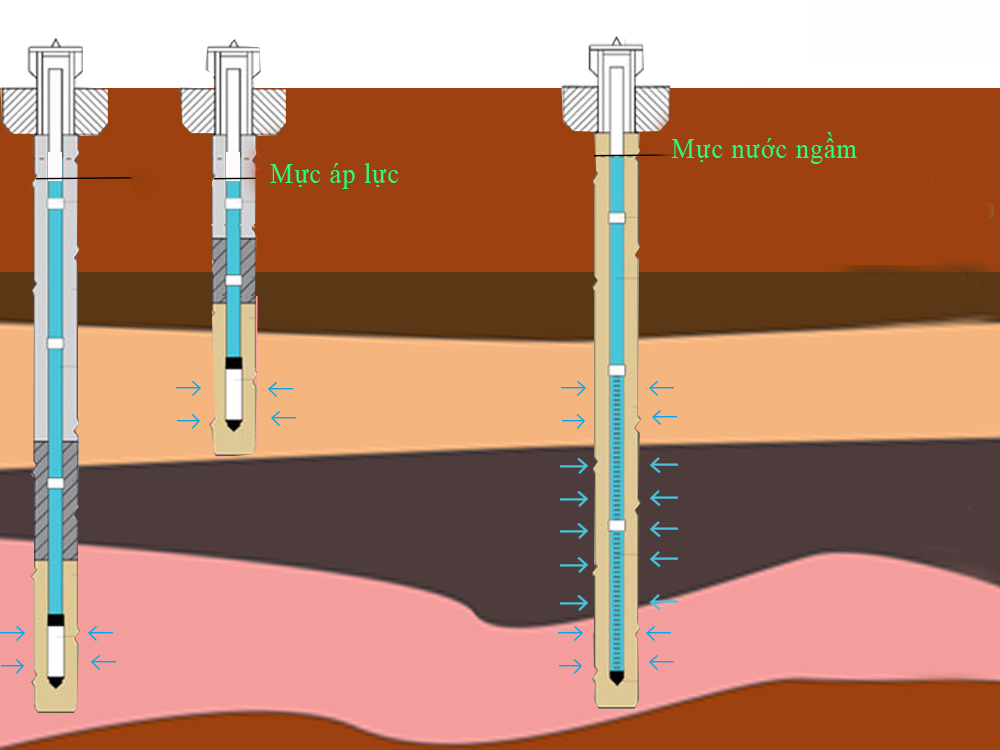

Hệ thống quan trắc nước ngầm tự động thường bao gồm các cảm biến được đặt trong các giếng nước ngầm hoặc các bể chứa nước ngầm. Hệ thống quan trắc nước ngầm tự động bao gồm:

(1) Cảm biến nước ngầm: Các cảm biến được đặt trong nước ngầm để đo lượng nước, mực nước, nhiệt độ, màu sắc, pH, độ mặn, hàm lượng các chất hòa tan và các thông số quan trọng khác.

(2) Trạm thu thập dữ liệu: Trạm này gồm các bộ thu thập dữ liệu và các thiết bị ghi dữ liệu, cho phép tự động lấy dữ liệu từ các cảm biến trong nước ngầm và gửi về trung tâm giám sát.

(3) Trung tâm giám sát: Đây là nơi dữ liệu từ các trạm thu thập được tổng hợp và phân tích. Trung tâm này có thể được đặt tại các cơ quan chính quyền, trung tâm nghiên cứu hoặc trung tâm quản lý tài nguyên nước.

(4) Hệ thống mạng: Để truyền dữ liệu từ các trạm thu thập đến trung tâm giám sát, hệ thống mạng được sử dụng, có thể là mạng di động, mạng Wi-Fi hoặc các kết nối dây cứng.

Khi hệ thống quan trắc nước ngầm tự động được triển khai, hệ thống sẽ tự động thực hiện việc thu thập dữ liệu và gửi thông tin về tình trạng nước ngầm đến các chuyên gia một cách liên tục và chính xác. Điều này cung cấp các dữ liệu hữu ích cho việc nghiên cứu, dự báo lượng nước, đánh giá tình trạng môi trường và hỗ trợ quyết định trong quản lý tài nguyên nước một cách hiệu quả.

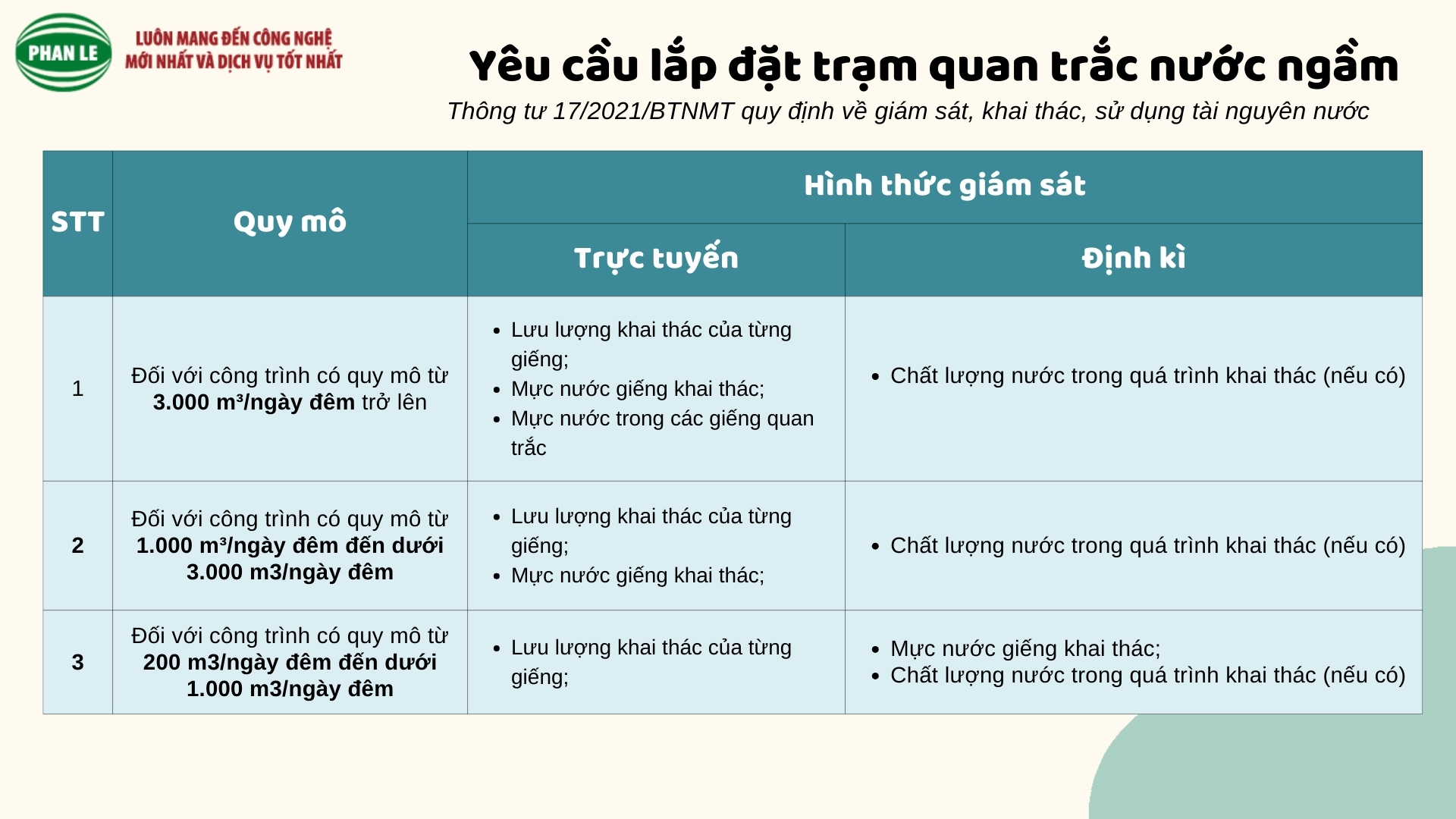

2.Tóm tắt các quy định yêu cầu lắp đặt trạm quan trắc tự động đối với các đơn vị khai thác, sử dụng tài nguyên nước theo Thông tư 17/2021/TT-BTNMT.

Hiệu lực thi hành Thông tư này có hiệu lực thi hành kể từ ngày 30 tháng 11 năm 2021 và thay thế Thông tư số 47/2017/TT-BTNMT ngày 07 tháng 11 năm 2017 của Bộ trưởng Bộ Tài nguyên và Môi trường quy định về giám sát khai thác, sử dụng tài nguyên nước. Cơ sở có công trình khai thác, sử dụng tài nguyên nước chưa thực hiện hoặc thực hiện chưa đảm bảo các yêu cầu về giám sát khai thác, sử dụng tài nguyên nước phải hoàn thành việc lắp đặt thiết bị, kết nối, truyền, cập nhật số liệu về hệ thống giám sát theo quy định tại Thông tư này trước ngày 31/12/2023, đối với công trình do Ủy ban nhân dân cấp tỉnh cấp phép, trước ngày 31/12/2022, đối với công trình do Bộ Tài nguyên và Môi trường cấp phép.

3. Quy định về lắp đặt trạm quan trắc nước ngầm tự động

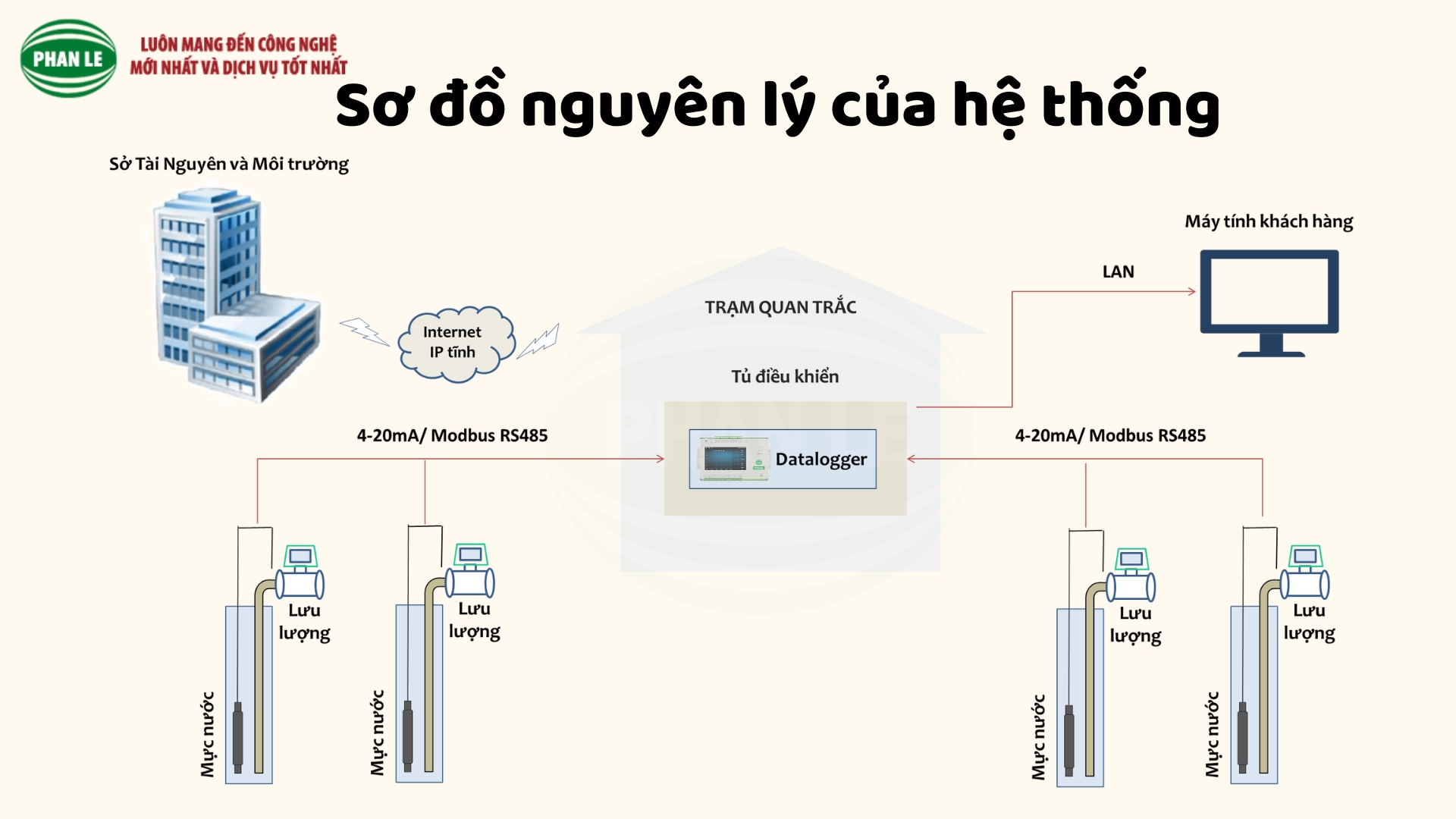

Mô hình hệ thống quan trắc nước ngầm được thể hiện qua hình ảnh sau đây:

Thiết bị đo lường được đặt trực tiếp tại giếng khai thác, từ đó cho ra kết quả các thông số cơ bản: Lưu lượng, mực nước. Dữ liệu sau đó sẽ được lưu trữ và truyền về Sở TN&MT đáp ứng theo Thông tư 17/2021-BTNMT ban hành ngày 30 tháng 10 năm 2021 Quy định về giám sát khai thác, sử dụng tài nguyên nước.

Lưu ý:

• Đối với thông số giám sát tự động, trực tuyến, không quá 01 giờ 01 lần;
• Đối với các thông số giám sát định kỳ, không quá 24 giờ 01 lần và phải cập nhật số liệu vào hệ thống giám sát trước 10 giờ sáng ngày hôm sau đối với thông số lưu lượng, mực nước; đối với thông số chất lượng nước trong quá trình khai thác, thực hiện cập nhật số liệu vào hệ thống giám sát không quá 05 ngày làm việc kể từ ngày có kết quả phân tích;
• Vị trí, thông số, tần suất quan trắc chất lượng nước phục vụ giám sát thực hiện theo quy định của giấy phép khai thác, sử dụng nước dưới đất (nếu có).

Cơ sở có công trình khai thác nước dưới đất có giếng khoan khai thác được xây dựng trước ngày Thông tư này có hiệu lực thi hành mà không lắp đặt được thiết bị đo mực nước tự động hoặc không đo được mực nước thủ công trong giếng thì chủ công trình căn cứ vào điều kiện thực tế để khoan bổ sung giếng quan trắc trong cùng tầng chứa nước khai thác, có khoảng cách không quá 10 m đến giếng khai thác đó để quan trắc mực nước phục vụ giám sát.

II. HỆ THỐNG QUAN TRẮC NƯỚC NGẦM TỰ ĐỘNG CÔNG TY PHAN LÊ CUNG CẤP

​

1. Thiết bị đo mức nước Model: KRG-10 Thương hiệu: Tokyo Keiki Xuất xứ: Nhật Bản/G7  Thông số kỹ thuật: Sử dụng phương pháp đo mực chất lỏng bằng cách truyền xung radar về phía bề mặt chất lỏng và nhận tiếng vọng radar. Thời gian di chuyển của xung radar tỷ lệ với khoảng cách giữa máy đo và bề mặt. Cấu hình HART đồ họa trên máy tính xách tay Ngoài ra đầu vào 4 phím điều khiển bằng menu (cần có mô-đun LCD) Cảm biến với góc chùm tia 8°, 18° và 25° Phạm vi đo rộng đến 30m Xử lý tiếng vọng nâng cao Theo dõi nhanh Chế độ tìm kiếm toàn dải tăng tốc độ phát hiện và theo dõi sự thay đổi mức độ lên đến 2m/giây Đo lường ổn định Có khả năng tùy chỉnh Ăng-ten phù hợp với từng ứng dụng cụ thể Có chức năng loại bỏ tiếng ồn làm nhiễu, loại bỏ tiếng vọng trễ do nhiều lần dội lại giữa bề mặt chất lỏng và trần bể Đầu ra dự đoán KRG-10 có thể xuất dữ liệu dự đoán một cách hợp lý

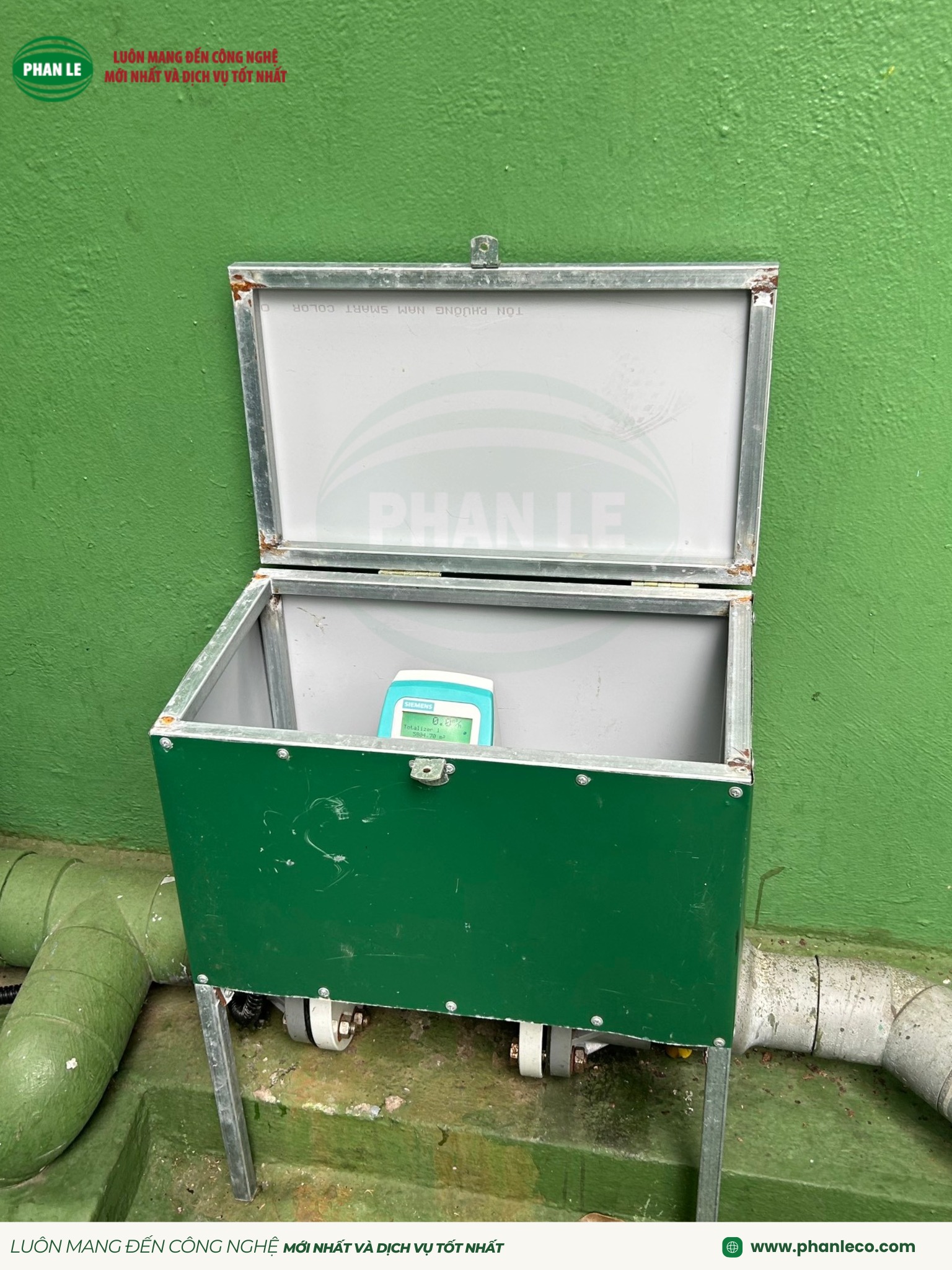

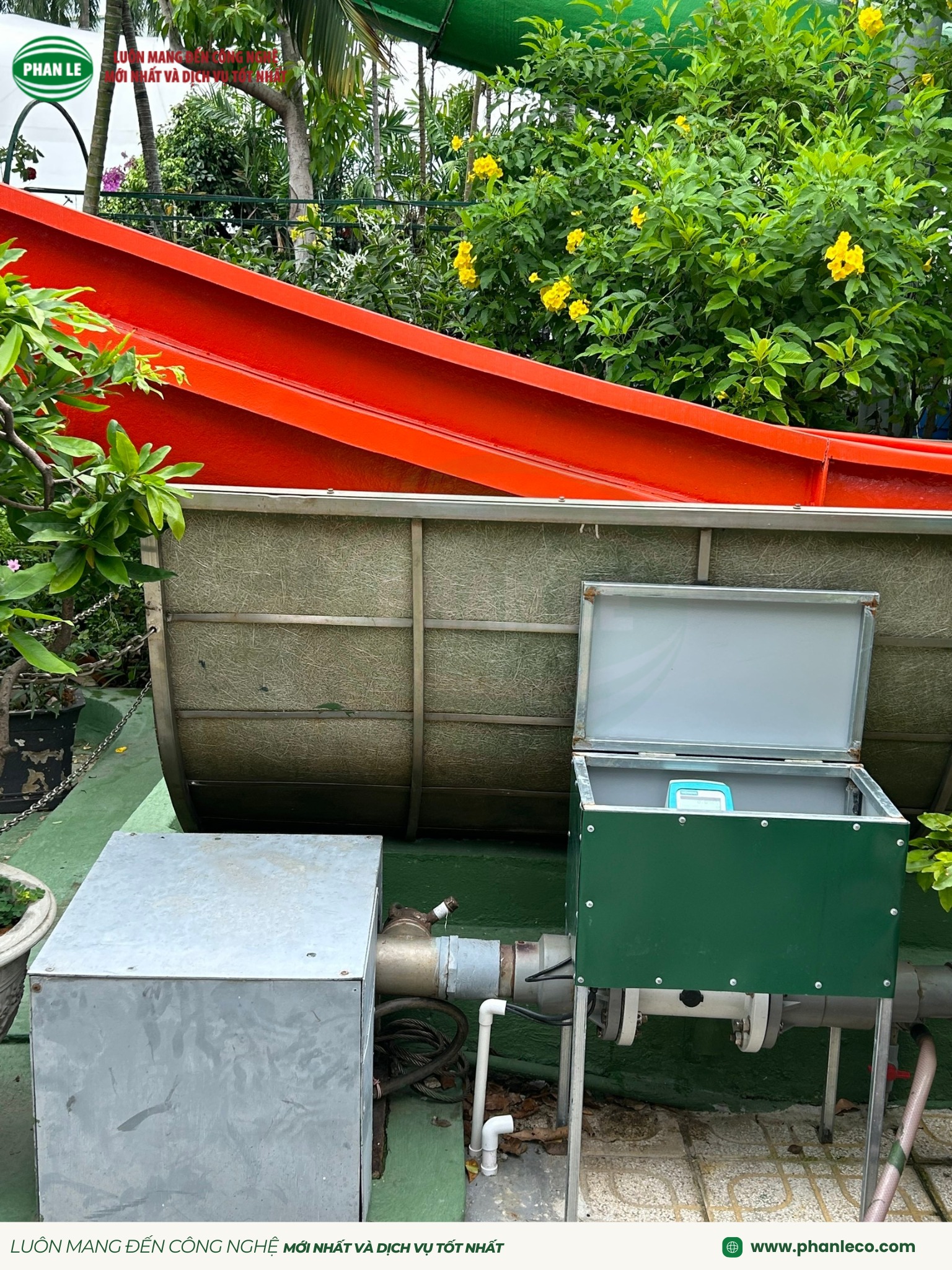

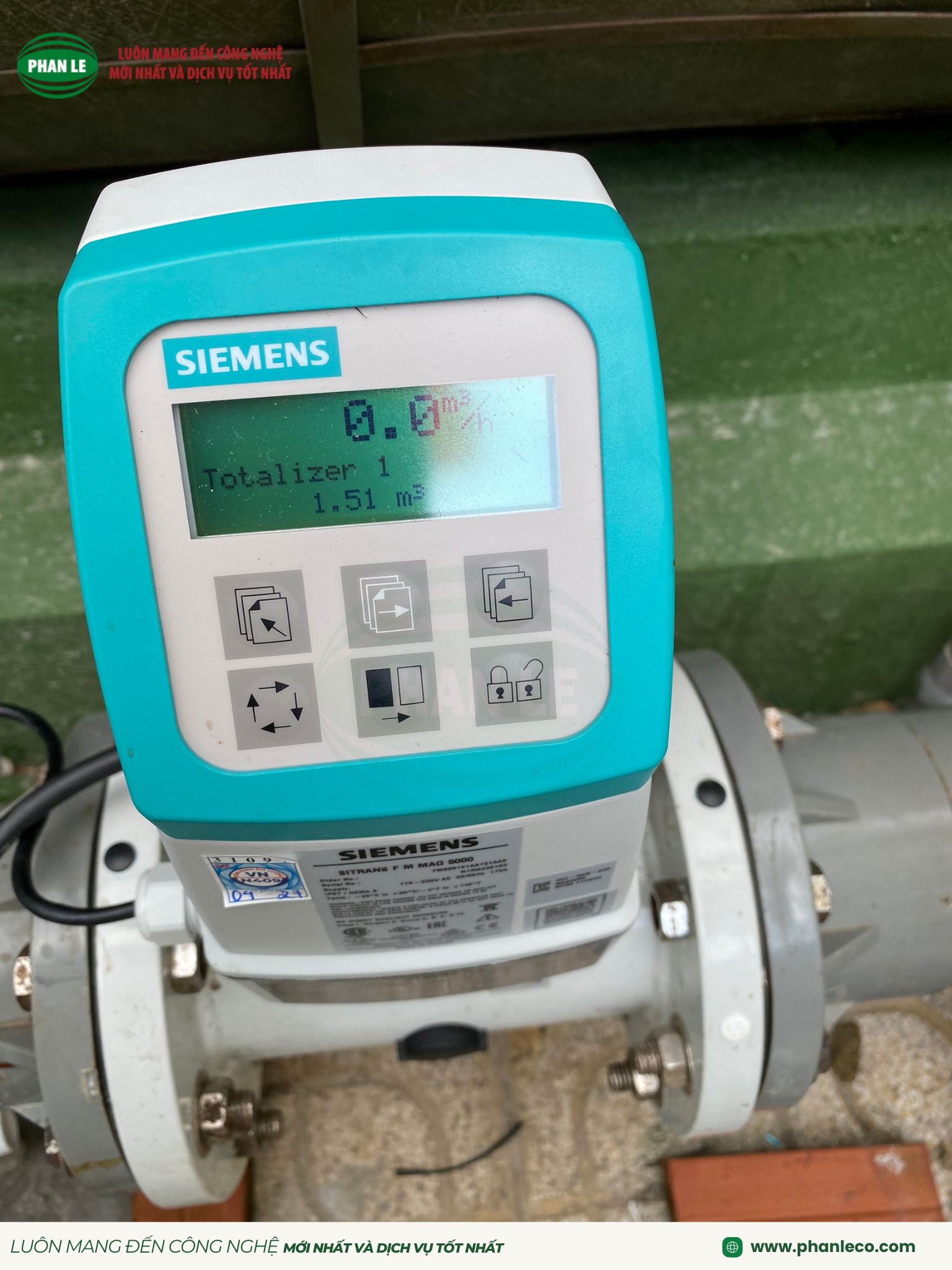

2. Thiết bị đo lưu lượng điện tử SIEMENS SITRANS FM MAG 5100 W (Lắp đặt kiểu compact hoặc remote) Model: SITRANS FM MAG5100 Thương hiệu: SIEMENS Xuất xứ: Pháp Thông số kỹ thuật: Thiết bị đo lưu lượng nước khai được lắp trực tiếp trên đường ống dẫn nước từ dưới giếng khai thác lên bể chứa nước của nhà máy, tín hiệu sẽ được truyền và hiển thị kết quả trên giao diện giám sát. Thiết bị đo mực nước được lắp dưới giếng khai thác, tiếp xúc trực tiếp với nước, tín hiệu được đưa tới tủ quan trắc và hiển thị kết quả trên giao điện giám sát. Dataloger thu thập toàn bộ dữ liệu của hệ thống, truyền đến máy tính đặt tại phòng điều khiển của trung tâm và STNMT địa phương qua FPT. Giao điện giám sát sẽ thể hiện tất cả giá trị của các thông số đo đạc trong hệ thống. Hỗ trợ truy xuất dữ liệu theo thời gian, lưu dữ liệu theo thời gian, hiển thị dạng đồ thị, cảnh báo khi thông số vượt ngưỡng.
3.Thiết bị thu thập, lưu trữ và truyền dữ liệu về Sở TNMT (Datalogger) của hệ thống quan trắc nước ngầm tự động Model: PLDatalogger Hãng sản xuất: Phan Lê - Việt Nam PLDatalogger được thiết kế  nhỏ gọn, linh hoạt, phù hợp với nhiều mục đích, ứng dụng giám sát và điều khiển từ xa. Thiết kế dạng treo tường dễ dàng cấu hình, tích hợp và cài đặt. Màn hình 7" cảm ứng Tính năng cơ bản Kết nối trực tiếp, với các thiết bị đo, phân tích, data controller và thiết bị lấy mẫu giúp thu thập và lưu trữ dữ liệu theo thời gian thực Có thể hiển thị và trích xuất các dữ liệu: thông số đo, kết quả đo, đơn vị đo, thời gian đo, trạng thái của thiết bị đo(đang đo, hiệu chuẩn và báo lỗi thiết bị) Trích xuất dữ liệu trực tiếp từ datalogger, không qua thiết bị thứ 3 Cho phép nhận tín hiệu điều khiển việc lấy mẫu tự động từ xa Cảnh báo vượt ngưỡng qua sms/email (tùy chọn) Nhận và truyền dữ liệu theo thông tư 10/2021/TT-BTNMT Cổng kết nối RS 485 Modbus, USB Đầu vào/ra analog, digital
4. Phần mềm điều khiển quan trắc nước ngầm tự động
